Page 63 - дисертація

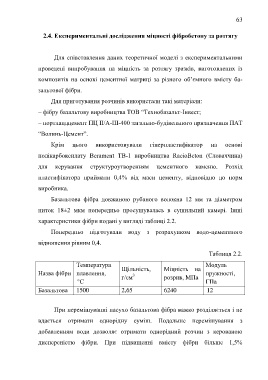

63

2.4. Експериментальні дослідження міцності фібробетону за розтягу

Для співставлення даних теоретичної моделі з експериментальними

проведені випробування на міцність за розтягу зразків, виготовлених із

композитів на основі цементної матриці за різного об’ємного вмісту ба-

зальтової фібри.

Для приготування розчинів використали такі матеріали:

– фібру базальтову виробництва ТОВ “Технобазальт-Інвест;

– портландцемент ПЦ ІІ/А-Ш-400 загально-будівельного призначення ПАТ

“Волинь-Цемент”.

Крім цього використовували гіперпластифікатор на основі

полікарбоксилату Berament TB-1 виробництва RacioBeton (Словаччина)

для керування структуроутворенням цементного каменю. Розхід

пластифікатора приймали 0,4% від маси цементу, відповідно до норм

виробника.

Базальтова фібра довжиною рубаного волокна 12 мм та діаметром

ниток 18±2 мкм попередньо просушувалась в сушильний камері. Інші

характеристики фібри подані у вигляді таблиці 2.2.

Попередньо підготували воду з розрахунком водо-цементного

відношення рівним 0,4.

Таблиця 2.2.

Температура Модуль

Назва фібри плавлення, Щільність, Міцність на пружності,
3
°С г/см розрив, МПа ГПа
Базальтова 1500 2,65 6240 12

При перемішуванні насухо базальтова фібра важко розділяється і не

вдається отримати однорідну суміш. Подальше перемішування з

добавленням води дозволяє отримати однорідний розчин з керованою

дисперсністю фібри. При підвищенні вмісту фібри більше 1,5%
