Page 197 - Кулик В.В.
P. 197
197
Базуючись на отриманих результатах можна стверджувати, що
пошкодженість поверхні кочення залежить від циклічної в’язкості
руйнування (рис. 3.17).

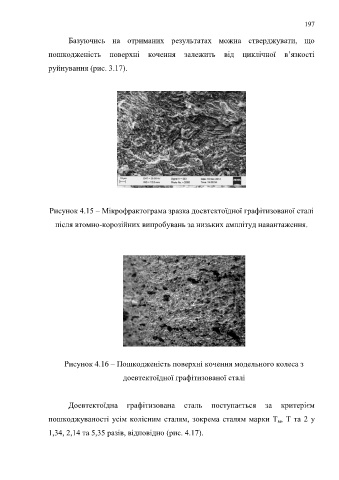

Рисунок 4.15 – Мікрофрактограма зразка доевтектоїдної графітизованої сталі
після втомно-корозійних випробувань за низьких амплітуд навантаження.
Рисунок 4.16 – Пошкодженість поверхні кочення модельного колеса з
доевтектоїдної графітизованої сталі
Доевтектоїдна графітизована сталь поступається за критерієм
пошкоджуваності усім колісним сталям, зокрема сталям марки Т , Т та 2 у
м
1,34, 2,14 та 5,35 разів, відповідно (рис. 4.17).
