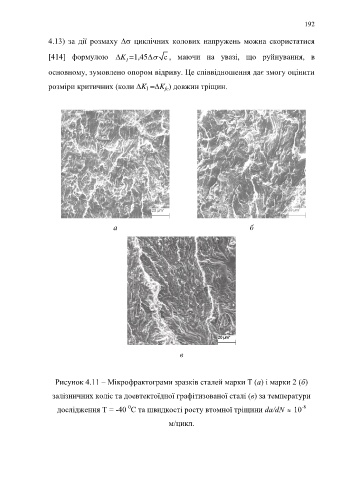

Page 192 - Кулик В.В.

192

4.13) за дії розмаху  циклічних колових напружень можна скористатися

[414] формулою  K =1,45  c , маючи на увазі, що руйнування, в
I
основному, зумовлено опором відриву. Це співвідношення дає змогу оцінити

розміри критичних (коли K =K ) довжин тріщин.
І
fc

a б

в

Рисунок 4.11 – Мікрофрактограми зразків сталей марки Т (a) і марки 2 (б)

залізничних коліс та доевтектоїдної графітизованої сталі (в) за температури
0
дослідження Т = -40 С та швидкості росту втомної тріщини da/dN  10 -8

м/цикл.
