Page 3 - Dys

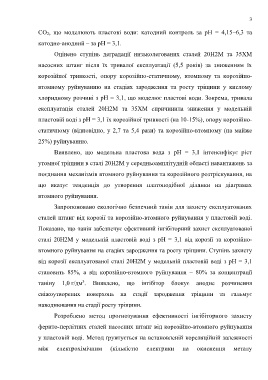

3

СО 2, що моделюють пластові води: катодний контроль за рН = 4,15–6,3 та

катодно-анодний – за рН = 3,1.

Оцінено ступінь деградації низьколегованих сталей 20Н2М та 35ХМ

насосних штанг після їх тривалої експлуатації (5,5 років) за зниженням їх

корозійної тривкості, опору корозійно-статичному, втомному та корозійно-

втомному руйнуванню на стадіях зародження та росту тріщини у кислому

хлоридному розчині з рН = 3,1, що моделює пластові води. Зокрема, тривала

експлуатація сталей 20Н2М та 35ХМ спричинила зниження у модельній

пластовій воді з рН = 3,1 їх корозійної тривкості (на 10-15%), опору корозійно-

статичному (відповідно, у 2,7 та 5,4 рази) та корозійно-втомному (на майже

25%) руйнуванню.

Виявлено, що модельна пластова вода з рН = 3,1 інтенсифікує ріст

утомної тріщини в сталі 20Н2М у середньоамплітудній області навантажень за

поєднання механізмів втомного руйнування та корозійного розтріскування, на

що вказує тенденція до утворення платоподібної ділянки на діаграмах

втомного руйнування.

Запропоновано екологічно безпечний танін для захисту експлуатованих

сталей штанг від корозії та корозійно-втомного руйнування у пластовій воді.

Показано, що танін забезпечує ефективний інгібіторний захист експлуатованої

сталі 20Н2М у модельній пластовій воді з рН = 3,1 від корозії та корозійно-

втомного руйнування на стадіях зародження та росту тріщини. Ступінь захисту

від корозії експлуатованої сталі 20Н2М у модельній пластовій воді з рН = 3,1

становить 85%, а від корозійно-втомного руйнування – 80% за концентрації

3
таніну 1,0 г/дм . Виявлено, що інгібітор блокує анодне розчинення
свіжоутворених поверхонь на стадії зародження тріщини та гальмує

наводнювання на стадії росту тріщини.

Розроблено метод прогнозування ефективності інгібіторного захисту

ферито-перлітних сталей насосних штанг від корозійно-втомного руйнування
у пластовій воді. Метод ґрунтується на встановленій кореляційній залежності

між електрохімічним (кількістю електрики на окиснення металу
