Page 2 - Dys
P. 2

2

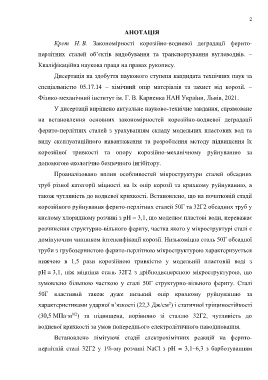

                                                        АНОТАЦІЯ

                         Крет  Н. В.  Закономірності  корозійно-водневої  деградації  ферито-

                  перлітних  сталей  об’єктів  видобування  та  транспортування  вуглеводнів.  –

                  Кваліфікаційна наукова праця на правах рукопису.

                         Дисертація на здобуття наукового ступеня кандидата технічних наук за

                  спеціальністю  05.17.14  –  хімічний  опір  матеріалів  та  захист  від  корозії.  –

                  Фізико-механічний інститут ім. Г. В. Карпенка НАН України, Львів, 2021.

                         У дисертації вирішено актуальне науково-технічне завдання, спрямоване

                  на  встановлення  основних  закономірностей  корозійно-водневої  деградації

                  ферито-перлітних  сталей  з  урахуванням  складу  модельних  пластових  вод  та

                  виду  експлуатаційного  навантаження  та  розроблення  методу  підвищення  їх

                  корозійної  тривкості  та  опору  корозійно-механічному  руйнуванню  за

                  допомогою екологічно безпечного інгібітору.

                         Проаналізовано  вплив  особливостей  мікроструктури  сталей  обсадних

                  труб  різної  категорії  міцності  на  їх  опір  корозії  та  крихкому  руйнуванню,  а

                  також чутливість до водневої крихкості. Встановлено, що на початковій стадії

                  корозійного руйнування ферито-перлітних сталей 50Г та 32Г2 обсадних труб у

                  кислому хлоридному розчині з рН = 3,1, що моделює пластові води, переважає

                  розчинення структурно-вільного фериту, частка якого у мікроструктурі сталі є

                  домінуючим чинником інтенсифікації корозії. Низькоміцна сталь 50Г обсадної

                  труби з грубозернистою ферито-перлітною мікроструктурою характеризується

                  нижчою  в  1,5  рази  корозійною  тривкістю  у  модельній  пластовій  воді  з

                  рН = 3,1,  ніж  міцніша  сталь  32Г2  з  дрібнодисперсною  мікроструктурою,  що

                  зумовлено  більшою  часткою  у  сталі  50Г  структурно-вільного  фериту.  Сталі

                  50Г  властивий  також  дуже  низький  опір  крихкому  руйнуванню  за

                                                                            2
                  характеристиками ударної в’язкості (22,3 Дж/см ) і статичної тріщиностійкості
                                 1/2
                  (30,5 МПа·м )  та  підвищена,  порівняно  зі  сталлю  32Г2,  чутливість  до

                  водневої крихкості за умов попереднього електролітичного наводнювання.
                         Встановлено  лімітуючі  стадії  електрохімічних  реакцій  на  ферито-


                  перлітній  сталі  32Г2  у  1%-му  розчині  NaСl  з  рН  =  3,1–6,3  з  барботуванням
   1   2   3   4   5   6   7
