Page 323 - Korniy_dyser

323

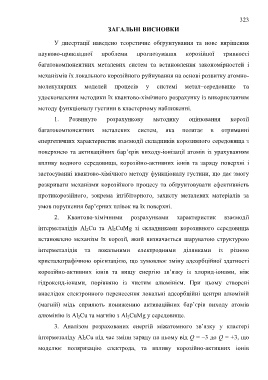

ЗАГАЛЬНІ ВИСНОВКИ

У дисертації наведено теоретичне обґрунтування та нове вирішення

науково-прикладної проблеми прогнозування корозійної тривкості

багатокомпонентних металевих систем та встановлення закономірностей і

механізмів їх локального корозійного руйнування на основі розвитку атомно-

молекулярних моделей процесів у системі метал–середовище та

удосконалення методики їх квантово-хімічного розрахунку із використанням

методу функціоналу густини в кластерному наближенні.

1. Розвинуто розрахункову методику оцінювання корозії

багатокомпонентних металевих систем, яка полягає в отриманні

енергетичних характеристик взаємодії складників корозивного середовища з

поверхнею та активаційних бар’єрів виходу-іонізації атомів із урахуванням

впливу водного середовища, корозійно-активних іонів та заряду поверхні і

застосуванні квантово-хімічного методу функціоналу густини, що дає змогу

розкривати механізми корозійного процесу та обґрунтовувати ефективність

протикорозійного, зокрема інгібіторного, захисту металевих матеріалів за
умов порушення бар’єрних плівок на їх поверхні.

2. Квантово-хімічними розрахунками характеристик взаємодії
інтерметалідів Al 2Cu та Al 2CuMg зі складниками корозивного середовища

встановлено механізм їх корозії, який визначається шаруватою структурою

інтерметалідів та локальними електродними ділянками із різною

кристалографічною орієнтацією, що зумовлює зміну адсорбційної здатності

корозійно-активних іонів та вищу енергію зв’язку із хлорид-іонами, ніж

гідроксид-іонами, порівняно із чистим алюмінієм. При цьому створені

внаслідок електронного перенесення локальні адсорбційні центри алюміній

(магній)–мідь сприяють пониженню активаційних бар’єрів виходу атомів

алюмінію із Al 2Cu та магнію з Al 2CuMg у середовище.

3. Аналізом розрахованих енергій міжатомного зв’язку у кластері

інтерметаліду Al 2Cu під час зміни заряду на ньому від Q = –3 до Q = +3, що

моделює поляризацію електрода, та впливу корозійно-активних іонів
