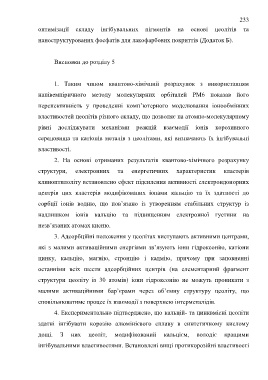

Page 233 - Korniy_dyser

233

оптимізації складу інгібувальних пігментів на основі цеолітів та
наноструктурованих фосфатів для лакофарбових покриттів (Додаток Б).

Висновки до розділу 5

1. Таким чином квантово-хімічний розрахунок з використанням

напівемпіричного методу молекулярних орбіталей РМ6 показав його

перспективність у проведенні комп’ютерного моделювання іонообмінних

властивостей цеолітів різного складу, що дозволяє на атомно-молекулярному

рівні досліджувати механізми реакцій взаємодії іонів корозивного

середовища та катіонів металів з цеолітами, які визначають їх інгібувальні

властивості.

2. На основі отриманих результатів квантово-хімічного розрахунку

структури, електронних та енергетичних характеристик кластерів

клиноптилоліту встановлено ефект підсилення активності електрондонорних

центрів цих кластерів модифікованих іонами кальцію та їх здатності до

сорбції іонів водню, що пов’язано із утворенням стабільних структур із

надлишком іонів кальцію та підвищенням електронної густини на

незв’язаних атомах кисню.

3. Адсорбційні положення у цеолітах виступають активними центрами,

які з малими активаційними енергіями зв’язують іони гідроксонію, катіони

цинку, кальцію, магнію, стронцію і кадмію, причому при заповненні

останніми всіх шести адсорбційних центрів (на елементарний фрагмент

структури цеоліту із 30 атомів) іони гідроксонію не можуть проникати з

малими активаційними бар’єрами через об’ємну структуру цеоліту, що

сповільнюватиме процес їх взаємодії з поверхнею інтерметалідів.

4. Експериментально підтверджено, що кальцій- та цинквмісні цеоліти

здатні інгібувати корозію алюмінієвого сплаву в синтетичному кислому

дощі. З них цеоліт, модифікований кальцієм, володіє кращими

інгібувальними властивостями. Встановлені вищі протикорозійні властивості
