Page 229 - Korniy_dyser

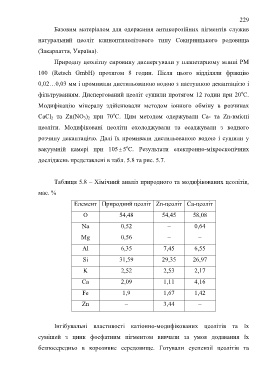

229

Базовим матеріалом для одержання антикорозійних пігментів служив
натуральний цеоліт клиноптилолітового типу Сокирницького родовища

(Закарпаття, Україна).
Природну цеолітну сировину диспергували у планетарному млині PM

100 (Retsch GmbH) протягом 8 годин. Після цього відділяли фракцію
0,02…0,03 мм і промивали дистильованою водою з наступною декантацією і

o
фільтруванням. Диспергований цеоліт сушили протягом 12 годин при 20 C.

Модифікацію мінералу здійснювали методом іонного обміну в розчинах
o
CaCl 2 та Zn(NO 3) 2 при 70 C. Цим методом одержували Ca- та Zn-вмісні

цеоліти. Модифіковані цеоліти охолоджували та осаджували з водного

розчину декантацією. Далі їх промивали дистильованою водою і сушили у
o
вакуумній камері при 105  5 C. Результати електронно-мікроскопічних

досліджень представлені в табл. 5.8 та рис. 5.7.

Таблиця 5.8 – Хімічний аналіз природного та модифікованих цеолітів,

мас. %

Елемент Природний цеоліт Zn-цеоліт Ca-цеоліт

O 54,48 54,45 58,08

Na 0,52 – 0,64

Mg 0,56 – –

Al 6,35 7,45 6,55

Si 31,59 29,35 26,97

K 2,52 2,53 2,17

Ca 2,09 1,11 4,16

Fe 1,9 1,67 1,42

Zn – 3,44 –

Інгібувальні властивості катіонно-модифікованих цеолітів та їх

сумішей з цинк фосфатним пігментом вивчали за умов додавання їх

безпосередньо в корозивне середовище. Готували суспензії цеолітів та
