Page 158 - Korniy_dyser

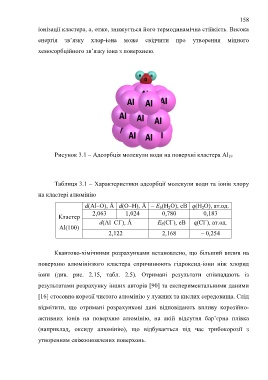

158

іонізації кластера, а, отже, знижується його термодинамічна стійкість. Висока
енергія зв’язку хлор-іона може свідчити про утворення міцного

хемосорбційного зв’язку іона з поверхнею.

Рисунок 3.1 – Адсорбція молекули води на поверхні кластера Al 19

Таблиця 3.1 – Характеристики адсорбції молекули води та іонів хлору

на кластері алюмінію

d(Al–O), Å d(O–H), Å – E b(H 2O), еВ q(H 2O), ат.од.
2,063 1,024 0,780 0,183
Кластер
–
–
–
d(Al–Сl ), Å – E b(Сl ), еВ q(Сl ), ат.од.
Al(100)
2,122 2,168 – 0,254

Квантово-хімічними розрахунками встановлено, що більший вплив на

поверхню алюмінієвого кластера спричинюють гідроксид-іони ніж хлорид

іони (див. рис. 2.15, табл. 2.5). Отримані результати співпадають із

результатами розрахунку інших авторів [90] та експериментальними даними

[16] стосовно корозії чистого алюмінію у лужних та кислих середовища. Слід

відмітити, що отримані розрахункові дані відповідають впливу корозійно-

активних іонів на поверхню алюмінію, на якій відсутня бар’єрна плівка
(наприклад, оксиду алюмінію), що відбувається під час трибокорозії з

утворенням свіжооновлених поверхонь.
