Page 97 - Dycert_Havryluk

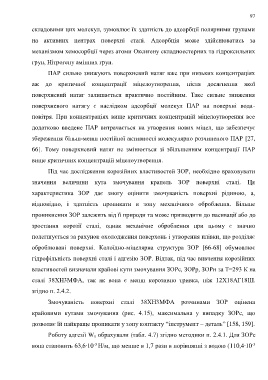

97

складовими цих молекул, зумовлює їх здатність до адсорбції полярними групами

на активних центрах поверхні сталі. Адсорбція може здійснюватись за

механізмом хемосорбції через атоми Оксигену складноестерних та гідроксильних

груп, Нітрогену амінних груп.

ПАР сильно знижують поверхневий натяг вже при низьких концентраціях

аж до критичної концентрації міцелоутворення, після досягнення якої

поверхневий натяг залишається практично постійним. Таке сильне зниження

поверхневого натягу є наслідком адсорбції молекул ПАР на поверхні вода-

повітря. При концентраціях вище критичних концентрацій міцелоутворення все

додатково введене ПАР витрачається на утворення нових міцел, що забезпечує

збереження більш-менш постійної активності молекулярно розчиненого ПАР [27,

66]. Тому поверхневий натяг не змінюється зі збільшенням концентрації ПАР

вище критичних концентрацій міцелоутворення.

Під час дослідження корозійних властивостей ЗОР, необхідно враховувати

значення величини кута змочування крапель ЗОР поверхні сталі. Ця
характеристика ЗОР дає змогу оцінити змочуваність поверхні рідиною, а,

відповідно, і здатність проникати в зону механічного оброблення. Більше
проникнення ЗОР залежить від її природи та може призводити до пасивації або до

зростання корозії сталі, однак механічне оброблення при цьому є значно
полегшується за рахунок охолодження поверхонь і утворення плівки, що розділяє

оброблювані поверхні. Колоїдно-міцелярна структура ЗОР [66-68] обумовлює
гідрофільність поверхні сталі і адгезію ЗОР. Відтак, під час вивчення корозійних

властивостей визначали крайові кути змочування ЗОРс, ЗОРр, ЗОРн за Т=293 К на

сталі 38ХН3МФА, так як вона є менш корозивно тривка, ніж 12Х18АГ18Ш.

згідно п. 2.4.2.

Змочуваність поверхні сталі 38ХН3МФА розчинами ЗОР оцінена

крайовими кутами змочування (рис. 4.15), максимальна у випадку ЗОРс, що

дозволяє їй найкраще проникати у зону контакту “інструмент – деталь” [158, 159].

Роботу адгезії Wа обрахували (табл. 4.7) згідно методики п. 2.4.1. Для ЗОРс

вона становить 63,6∙10 Н/м, що менше в 1,7 рази в порівнянні з водою (110,4∙10 -3
-3
