100

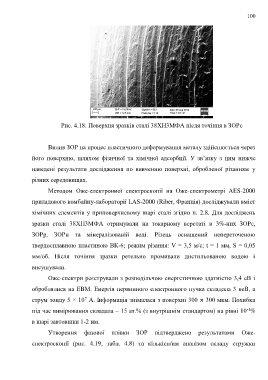

Рис. 4.18. Поверхня зразків сталі 38ХН3МФА після точіння в ЗОРс

Вплив ЗОР на процес пластичного деформування металу здійснюється через

його поверхню, шляхом фізичної та хімічної адсорбції. У зв’язку з цим нижче

наведені результати дослідження по вивченню поверхні, обробленої різанням у

різних середовищах.

Методом Оже-електронної спектроскопії на Оже-спектрометрі АЕS-2000

приладового комбайну-лабораторії LAS-2000 (Riber, Франція) досліджували вміст

хімічних елементів у приповерхневому шарі сталі згідно п. 2.8. Для досліджень

зразки сталі 38ХН3МФА отримували на токарному верстаті в 3%-них ЗОРс,

ЗОРр, ЗОРн та мінералізованій воді. Різець оснащений непереточеною

твердосплавною пластиною ВК-6; режим різання: V = 3,5 м/с; t = 1 мм, S = 0,05

мм/об. Після точіння зразки ретельно промивали дистильованою водою і

висушували.

Оже-спектри реєстрували з розподільчою енергетичною здатністю 3,4 еВ і

оброблялися на ЕВМ. Енергія первинного електронного пучка складала 3 кеВ, а

7
струм зонду 5 × 10 А. Інформація знімалася з поверхні 300 × 300 мкм. Похибка
під час вимірювання складала – 15 ат.% (з внутрішнім стандартом) на рівні 10 %
-1
в шарі завтовшки 1-2 нм.

Утворення фазової плівки ЗОР підтверджено результатами Оже-

спектроскопії (рис. 4.19, табл. 4.8) та кількісн/им аналізом складу стружки
