113

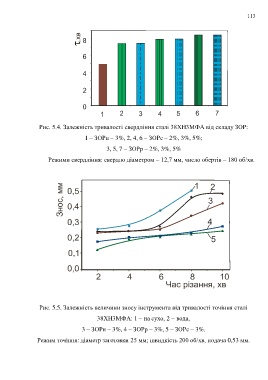

Рис. 5.4. Залежність тривалості свердління сталі 38ХН3МФА від складу ЗОР:

1 – ЗОРн – 3%, 2, 4, 6 – ЗОРс – 2%, 3%, 5%;

3, 5, 7 – ЗОРр – 2%, 3%, 5%

Режими свердління: свердло діаметром – 12,7 мм, число обертів – 180 об/хв.

Рис. 5.5. Залежність величини зносу інструмента від тривалості точіння сталі

38ХН3МФА: 1 – на сухо, 2 – вода,

3 – ЗОРн – 3%, 4 – ЗОРр – 3%, 5 – ЗОРс – 3%.

Режим точіння: діаметр заготовки 25 мм; швидкість 200 об/хв, подача 0,53 мм.
