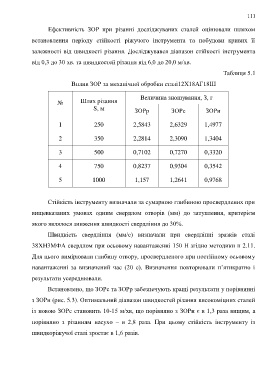

Page 111 - Dycert_Havryluk

111

Ефективність ЗОР при різанні досліджуваних сталей оцінювали шляхом

встановлення періоду стійкості ріжучого інструмента та побудови кривих її

залежності від швидкості різання. Досліджувався діапазон стійкості інструмента

від 0,3 до 30 хв. та швидкостей різання від 6,0 до 20,0 м/хв.

Таблиця 5.1

Вплив ЗОР за механічної обробки сталі12Х18АГ18Ш

Величина зношування, З, г
№ Шлях різання
S, м ЗОРр ЗОРс ЗОРн

1 250 2,5843 2,6329 1,4977

2 350 2,2814 2,3090 1,3404

3 500 0,7102 0,7270 0,3320

4 750 0,8237 0,9304 0,3542

5 1000 1,157 1,2641 0,9768

Стійкість інструменту визначали за сумарною глибиною просвердлених при

вищевказаних умовах одним свердлом отворів (мм) до затуплення, критерієм

якого являлося зниження швидкості свердління до 30%.

Швидкість свердління (мм/с) визначали при свердлінні зразків сталі

38ХН3МФА свердлом при осьовому навантаженні 150 Н згідно методики п 2.11.

Для цього вимірювали глибину отвору, просвердленого при постійному осьовому

навантаженні за визначений час (20 с). Визначення повторювали п’ятикратно і

результати усереднювали.

Встановлено, що ЗОРс та ЗОРр забезпечують кращі результати у порівнянні

з ЗОРн (рис. 5.3). Оптимальний діапазон швидкостей різання високоміцних сталей

із новою ЗОРс становить 10-15 м/хв, що порівняно з ЗОРн є в 1,3 раза вищим, а

порівняно з різанням насухо – в 2,8 раза. При цьому стійкість інструменту із

швидкоріжучої сталі зростає в 1,6 разів.
