112
Середній ресурс свердлильного інструменту оцінювали використовуючи
ЗОР на основі соняшникової, ріпакової олій та нафтової оливи, а також різні
концентрації робочих рідин при свердлінні сталей 12Х18АГ18Ш та 38ХН3МФА.

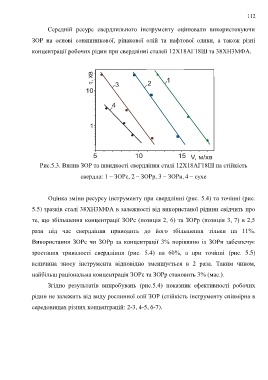

Рис.5.3. Вплив ЗОР та швидкості свердління сталі 12Х18АГ18Ш на стійкість
свердла: 1 – ЗОРс, 2 – ЗОРр, 3 – ЗОРн, 4 – сухе
Оцінка зміни ресурсу інструменту при свердлінні (рис. 5.4) та точінні (рис.
5.5) зразків сталі 38ХН3МФА в залежності від використаної рідини свідчить про
те, що збільшення концентрації ЗОРс (позиція 2, 6) та ЗОРр (позиція 3, 7) в 2,5
рази під час свердління приводить до його збільшення тільки на 11%.
Використання ЗОРс чи ЗОРр за концентрації 3% порівняно із ЗОРн забезпечує
зростання тривалості свердління (рис. 5.4) на 60%, а при точінні (рис. 5.5)
величина зносу інструмента відповідно зменшується в 2 раза. Таким чином,
найбільш раціональна концентрація ЗОРс та ЗОРр становить 3% (мас.).
Згідно результатів випробувань (рис.5.4) показник ефективності робочих
рідин не залежить від виду рослинної олії ЗОР (стійкість інструменту співмірна в
середовищах різних концентрацій: 2-3, 4-5, 6-7).
