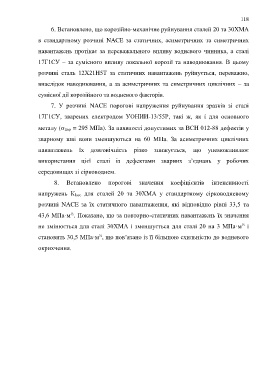

Page 119 - 2

118

6. Встановлено, що корозійно-механічне руйнування сталей 20 та 30ХМА

в стандартному розчині NACE за статичних, асиметричних та симетричних

навантажень протікає за переважального впливу водневого чинника, а сталі

17Г1СУ – за сумісного впливу локальної корозії та наводнювання. В цьому

розчині сталь 12Х21Н5Т за статичних навантажень руйнується, переважно,

внаслідок наводнювання, а за асиметричних та симетричних циклічних – за

сумісної дії корозійного та водневого факторів.

7. У розчині NACE порогові напруження руйнування зразків зі сталі

17Г1СУ, зварених електродом УОНИИ-13/55Р, такі ж, як і для основного

металу ( пор = 295 МПа). За наявності допустимих за ВСН 012-88 дефектів у

зварному шві вони зменшуються на 60 МПа. За асиметричних циклічних
навантажень їх довговічність різко знижується, що унеможливлює

використання цієї сталі із дефектами зварних з’єднань у робочих

середовищах зі сірководнем.

8. Встановлено порогові значення коефіцієнтів інтенсивності

напружень К Іscc для сталей 20 та 30ХМА у стандартному сірководневому

розчині NACE за їх статичного навантаження, які відповідно рівні 33,5 та

43,6 МПа·м . Показано, що за повторно-статичних навантажень їх значення
½
½
не змінюється для сталі 30ХМА і зменшується для сталі 20 на 3 МПа·м і
½
становить 30,5 МПа·м , що пов’язано із її більшою схильністю до водневого
окрихчення.
