Page 12 - Microsoft Word - avtoref_Винар_друк

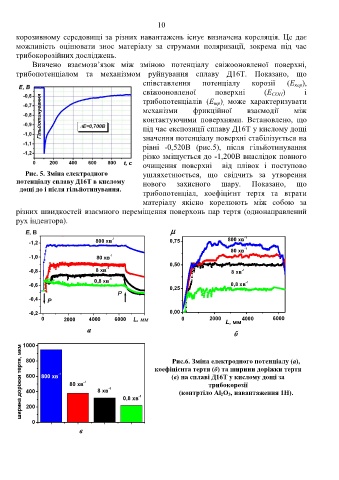

10

корозивному середовищі за різних навантажень існує визначена кореляція. Це дає
можливість оцінювати знос матеріалу за струмами поляризації, зокрема під час
трибокорозійних досліджень.
Вивчено взаємозв’язок між зміною потенціалу свіжооновленої поверхні,
трибопотенціалом та механізмом руйнування сплаву Д16Т. Показано, що
співставлення потенціалу корозії (Е кор),
свіжооновленої поверхні (Е СОП) і
трибопотенціалів (Е тр) , може характеризувати
механізми фрикційної взаємодії між
контактуючими поверхнями. Встановлено, що
під час експозиції сплаву Д16Т у кислому дощі
значення потенціалу поверхні стабілізується на
рівні -0,520В (рис.5), після гільйотинування
різко зміщується до -1,200В внаслідок повного
очищення поверхні від плівок і поступово
Рис. 5. Зміна електродного ушляхетнюється, що свідчить за утворення
потенціалу сплаву Д16Т в кислому нового захисного шару. Показано, що
дощі до і після гільйотинування.
трибопотенціал, коефіцієнт тертя та втрати

матеріалу якісно корелюють між собою за
різних швидкостей взаємного переміщення поверхонь пар тертя (однонаправлений
рух індентора).

а
б

Рис.6. Зміна електродного потенціалу (а),
коефіцієнта тертя (б) та ширини доріжки тертя
(в) на сплаві Д16Т у кислому дощі за
трибокорозії
(контртіло Al 2O 3, навантаження 1Н).

в
