Page 10 - Microsoft Word - avtoref_Винар_друк

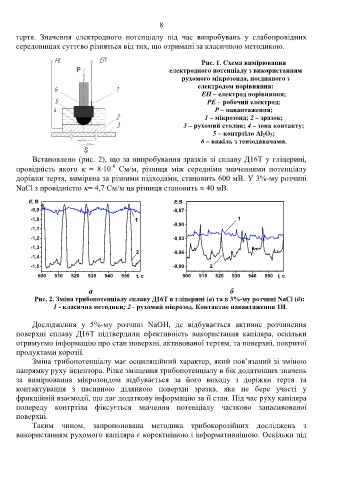

8

тертя. Значення електродного потенціалу під час випробувань у слабопровідних
середовищах суттєво різняться від тих, що отримані за класичною методикою.

Рис. 1. Схема вимірювання
електродного потенціалу з використанням
рухомого мікрозонда, поєднаного з
електродом порівняння:
ЕП – електрод порівняння;
РE – робочий електрод;
Р – навантаження;
1 – мікрозонд; 2 – зразок;
3 – рухомий столик; 4 – зона контакту;
5 – контртіло Al 2O 3;
6 – важіль з тензодавачами.

Встановлено (рис. 2), що за випробування зразків зі сплаву Д16Т у гліцерині,
-6
провідність якого  = 8·10 См/м, різниця між середніми значеннями потенціалу
доріжки тертя, виміряна за різними підходами, становить 600 мВ. У 3%-му розчині

NaCl з провідністю = 4,7 См/м ця різниця становить  40 мВ.

E, B E,B
-0,9 -0,87
-1,0 1 1
-0,90
-1,1
-1,2 -0,93
-1,3
2 -0,96
-1,4
-1,5 -0,99 2
500 510 520 530 540 550 t, c 500 510 520 530 540 550 t, c

а б
Рис. 2. Зміна трибопотенціалу сплаву Д16Т в гліцерині (а) та в 3%-му розчині NaCl (б):
1 - класична методики; 2 - рухомий мікрозод. Контактне навантаження 1Н.

Дослідження у 5%-му розчині NaOH, де відбувається активне розчинення
поверхні сплаву Д16Т підтвердили ефективність використання капіляра, оскільки
отримуємо інформацію про стан поверхні, активованої тертям, та поверхні, покритої

продуктами корозії.
Зміна трибопотенціалу має осциляційний характер, який пов’язаний зі зміною
напрямку руху індентора. Різке зміщення трибопотенціалу в бік додатніших значень
за вимірювання мікрозондом відбувається за його виходу з доріжки тертя та
контактування з пасивною ділянкою поверхні зразка, яка не бере участі у
фрикційній взаємодії, що дає додаткову інформацію за її стан. Під час руху капіляра
попереду контртіла фіксується значення потенціалу частково запасивованої
поверхні.
Таким чином, запропонована методика трибокорозійних досліджень з
використанням рухомого капіляра є коректнішою і інформативнішою. Оскільки під
