Page 9 - ЗАГАЛЬНА ХАРАКТЕРИСТИКА РОБОТИ
P. 9

9

                                                          а                                                б

















                                                          в

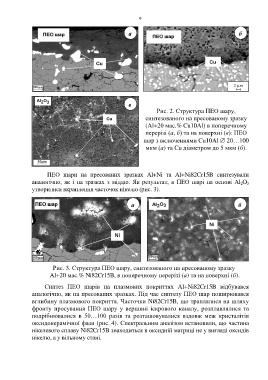

                                                                       Рис. 2. Структура ПЕО шару,
                                                                  синтезованого на пресованому зразку
                                                                  (Al+20 мас.% Cu10Al) в поперечному
                                                                  перерізі (а, б) та на поверхні (в): ПЕО
                                                                 шар з включеннями Cu10Al  20…100
                                                                  мкм (а) та Cu діаметром до 5 мкм (б).





                      ПЕО  шари  на  пресованих  зразках  Al+Ni  та  Al+Ni82Cr15B  синтезували
               аналогічно,  як  і  на зразках  з  міддю.  Як  результат,  в  ПЕО  шарі  на  основі  Al O
                                                                                                            2
                                                                                                               3
               утворилися вкраплення часточок нікелю (рис. 3).


                                                           а                                               б














                         Рис. 3. Структура ПЕО шару, синтезованого на пресованому зразку
                       Al+20 мас.% Ni82Cr15B, в поперечному перерізі (а) та на поверхні (б).

                     Синтез  ПЕО  шарів  на  плазмових  покриттях  Al+Ni82Cr15B  відбувався
               аналогічно, як на пресованих зразках. Під час синтезу ПЕО шар поширювався
               вглибину плазмового покриття. Часточки Ni82Cr15B, що траплялися на шляху
               фронту  просування  ПЕО  шару  у  вершині  іскрового  каналу,  розплавлялися  та
               подрібнювалися  в  50…100  разів  та  розташовувалися  вздовж  меж  кристалітів
               оксидокерамічної фази (рис. 4). Спектральним аналізом встановили, що частина
               нікелевого сплаву Ni82Cr15B знаходиться в оксидній матриці не у вигляді оксидів
               нікелю, а у вільному стані.
   4   5   6   7   8   9   10   11   12   13   14
