Page 17 - Microsoft Word - aref_Korniy_final.doc
P. 17
15
втричі). Враховуючи отримані результати про енергію взаємодії гідроксид-іонів з
кластером, можна припустити, що корозійна тривкість інтерметаліду в лужному
розчині визначається здебільшого зарядом поверхні, ніж адсорбційною здатністю
іонів.
Встановлено, що хлорид-іон найвідчутніше впливає на енергію міжатомних
зв’язків кластера інтерметаліду. При цьому за нульового заряду поверхні зв’язок Аl–
Al послаблюється в 1,5 рази порівняно із впливом лише молекули води. Таким
чином, зі зміною заряду на кластері інтерметаліду знижується енергія міжатомного
зв’язку Al–Al в ряду від Q = –3 до Q = +3 для
всіх розглянутих складників середовища.
, % 25 (100) Al Сu Отриманий результат корелює із визначеною
20
2
(110) Al Сu
2
(110) Al СuMg адсорбційною здатністю поверхні
2
15 інтерметаліду, а позитивний заряд на ній
активізує розчинення.
10
Встановлено збільшення відносної
5 енергії зв’язку під час адсорбції молекули
води на деформованих кластерах, яке складає
0 до 2…3% на кластері (100) Al 2Cu, до 5% – на
0,5 1,0 1,5 2,0
, % кластері (110) Al 2Cu та 5…6 % на кластері
Al 2CuMg залежно від місць адсорбції. Вплив

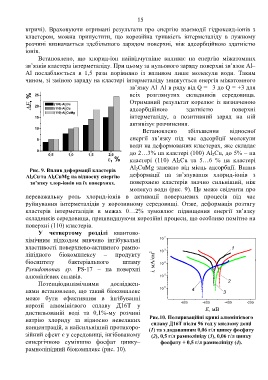

Рис. 9. Вплив деформації кластерів
Al 2Cu та Al 2CuMg на відносну енергію деформації на зв’язування хлорид-іонів з
зв’язку хлор-іонів на їх поверхнях. поверхнею кластерів значно сильніший, ніж
молекул води (рис. 9). Це може свідчити про
переважальну роль хлорид-іонів в активації поверхневих процесів під час
руйнування інтерметалідів у корозивному середовищі. Отже, деформація розтягу
кластерів інтерметалідів в межах 0…2% зумовлює підвищення енергії зв’язку
складників середовища, пришвидшуючи корозійні процеси, що особливо помітно на
поверхні (110) кластерів.
У четвертому розділі квантово-
-2
хімічним підходом вивчено інгібувальні 10
властивості поверхнево-активного рамно- 10 -3 1
ліпідного біокомплексу – продукту
біосинтезу бактеріального штаму i, мА/см 2 10 -4
Pseudomonas sp. PS-17 – на поверхні
алюмінієвих сплавів. 10 -5
2
Потенціодинамічними досліджен-
нями встановлено, що такий біокомплекс 10 -6 4 3
може бути ефективним в інгібуванні
-800 -600 -400 -200
корозії алюмінієвого сплаву Д16Т у
E, мВ
дистильованій воді та 0,1%-му розчині
Рис.10. Поляризаційні криві алюмінієвого
натрію хлориду за відносно невеликих
сплаву Д16Т після 96 год у кислому дощі
концентрацій, а найсильніший протикоро-
(1) та з додаванням 0,06 г/л цинку фосфату
зійний ефект є у середовищі, інгібованому (2), 0,5 г/л рамноліпіду (3), 0,06 г/л цинку
синергічною сумішшю фосфат цинку– фосфату + 0,5 г/л рамноліпіду (4).
рамноліпідний біокомплекс (рис. 10).
