Page 14 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

12

а) б)

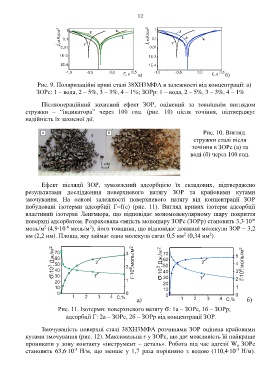

Рис. 9. Поляризаційні криві сталі 38ХН3МФА в залежності від концентрації: а)
ЗОРс: 1 – вода, 2 – 5%, 3 – 3%, 4 – 1%; ЗОРр: 1 – вода, 2 – 5%, 3 – 3%, 4 – 1%

Післяопераційний захисний ефект ЗОР, оцінений за зовнішнім виглядом
стружки – “індикатора” через 100 год. (рис. 10) після точіння, підтверджує
надійність їх захисної дії.

Рис. 10. Вигляд
стружки сталі після
точіння в ЗОРс (а) та
воді (б) через 100 год.

Ефект післядії ЗОР, зумовлений адсорбцією їх складових, підтверджено
результатами дослідження поверхневого натягу ЗОР та крайовими кутами
змочування. На основі залежності поверхневого натягу від концентрації ЗОР
побудовані ізотерми адсорбції Г=f(с) (рис. 11). Вигляд кривих ізотерм адсорбції
властивий ізотермі Ленгмюра, що відповідає мономолекулярному шару покриття
-6
поверхні адсорбатом. Розрахована ємність моношару ЗОРс (ЗОРр) становить 3,3∙10
2
моль/м (4,9∙10 моль/м ), його товщина, що відповідає довжині молекули ЗОР – 3,2
2
-6
2
2
нм (2,2 нм). Площа, яку займає одна молекула сягає 0,5 нм (0,34 нм ).

a) б)

Рис. 11. Ізотерми: поверхневого натягу σ: 1а – ЗОРс, 1б – ЗОРр;
адсорбції Г: 2а – ЗОРс, 2б – ЗОРр від концентрації ЗОР.

Змочуваність поверхні сталі 38ХН3МФА розчинами ЗОР оцінена крайовими
кутами змочування (рис. 12). Максимальна є у ЗОРс, що дає можливість їй найкраще
проникати у зону контакту «інструмент – деталь». Робота під час адгезії W а ЗОРс
-3
-3
становить 63,6∙10 Н/м, що менше у 1,7 раза порівняно з водою (110,4∙10 Н/м).
