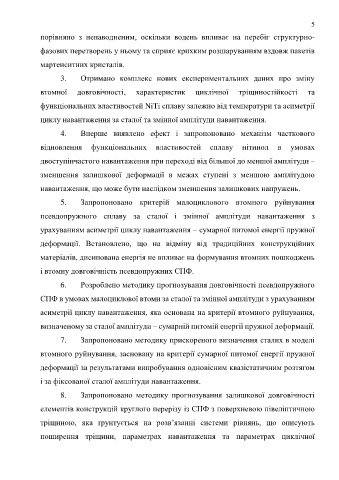

Page 5 - УДК
P. 5
5
порівняно з ненаводненим, оскільки водень впливає на перебіг структурно-
фазових перетворень у ньому та сприяє крихким розшаруванням вздовж пакетів
мартенситних кристалів.
3. Отримано комплекс нових експериментальних даних про зміну
втомної довговічності, характеристик циклічної тріщиностійкості та
функціональних властивостей NiTі сплаву залежно від температури та асиметрії
циклу навантаження за сталої та змінної амплітуди навантаження.
4. Вперше виявлено ефект і запропоновано механізм часткового
відновлення функціональних властивостей сплаву нітинол в умовах
двоступінчастого навантаження при переході від більшої до меншої амплітуди –
зменшення залишкової деформації в межах ступені з меншою амплітудою
навантаження, що може бути наслідком зменшення залишкових напружень.
5. Запропоновано критерій малоциклового втомного руйнування
псевдопружного сплаву за сталої і змінної амплітуди навантаження з
урахуванням асиметрії циклу навантаження – сумарної питомої енергії пружної
деформації. Встановлено, що на відміну від традиційних конструкційних
матеріалів, дисипована енергія не впливає на формування втомних пошкоджень
і втомну довговічність псевдопружних СПФ.
6. Розроблено методику прогнозування довговічності псевдопружного
СПФ в умовах малоциклової втоми за сталої та змінної амплітуди з урахуванням
асиметрії циклу навантаження, яка основана на критерії втомного руйнування,
визначеному за сталої амплітуди – сумарній питомій енергії пружної деформації.
7. Запропоновано методику прискореного визначення сталих в моделі
втомного руйнування, засновану на критерії сумарної питомої енергії пружної
деформації за результатами випробування одновісним квазістатичним розтягом
і за фіксованої сталої амплітуди навантаження.
8. Запропоновано методику прогнозування залишкової довговічності
елементів конструкцій круглого перерізу із СПФ з поверхневою півеліптичною
тріщиною, яка ґрунтується на розв’язанні системи рівнянь, що описують
поширення тріщини, параметрах навантаження та параметрах циклічної
