238

1.E+05

1.E+04
ΣW e , МДж/м 3 1.E+03

1.E+02
R=const
R=var
Статика
Степенева (R=const)
1.E+01
1.E+00 1.E+01 1.E+02 1.E+03 1.E+04
N цикли
fe,

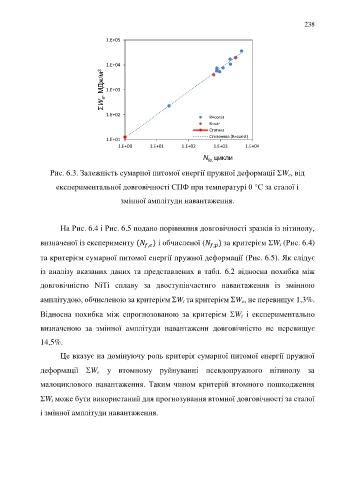

Рис. 6.3. Залежність сумарної питомої енергії пружної деформації W e, від

експериментальної довговічності СПФ при температурі 0 °С за сталої і

змінної амплітуди навантаження.

На Рис. 6.4 і Рис. 6.5 подано порівняння довговічності зразків із нітинолу,

визначеної із експерименту ( ) і обчисленої ( ) за критерієм W t (Рис. 6.4)
,
,
та критерієм сумарної питомої енергії пружної деформації (Рис. 6.5). Як слідує
із аналізу вказаних даних та представлених в табл. 6.2 відносна похибка між

довговічністю NiTi сплаву за двоступінчастнго навантаження із змінною

амплітудою, обчисленою за критерієм W t та критерієм W e, не перевищує 1,3%.

Відносна похибка між спрогнозованою за критерієм W t і експериментально

визначеною за змінної амплітуди навантаженн довговічністю не перевищує

14,5%.

Це вказує на домінуючу роль критерія сумарної питомої енергії пружної

деформації W e у втомному руйнуванні псевдопружного нітинолу за

малоциклового навантаження. Таким чином критерій втомного пошкодження

W t може бути використаний для прогнозування втомної довговічності за сталої

і змінної амплітуди навантаження.
