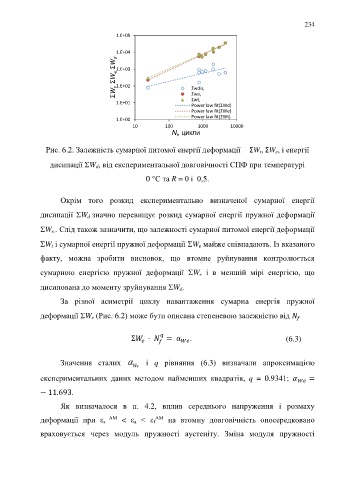

Page 234 - УДК

234

1.E+05

1.E+04
ΣW t , ΣW e, ΣW d 1.E+03 Σwdis,

1.E+02

Σwt,
1.E+01 Σwe,
Power law fit(ΣWd)
Power law fit(ΣWe)
Power law fit(ΣWt)
1.E+00
10 100 1000 10000
N , цикли
f

Рис. 6.2. Залежність сумарної питомої енергії деформації ΣW t, ΣW e, і енергії

дисипації W d, від експериментальної довговічності СПФ при температурі

0 °С та R = 0 і 0,5.

Окрім того розкид експериментально визначеної сумарної енергії

дисипації W d значно перевищує розкид сумарної енергії пружної деформації

W e.. Слід також зазначити, що залежності сумарної питомої енергії деформації

W t і сумарної енергії пружної деформації W e майже співпадають. Із вказаного

факту, можна зробити висновок, що втомне руйнування контролюється

сумарною енергією пружної деформації W e і в меншій мірі енергією, що

дисипована до моменту зруйнування W d.

За різної асиметрії циклу навантаження сумарна енергія пружної

деформації W e (Рис. 6.2) може бути описана степеневою залежністю від

Σ · = α . (6.3)

Значення сталих  і q рівняння (6.3) визначали апроксимацією
We
експериментальних даних методом найменших квадратів, q = 0.9341; =

− 11.693.

Як визначалося в п. 4.2, вплив середнього напруження і розмаху

AM AM на втомну довговічність опосередковано
деформації при ε s < ε a < ε f
враховується через модуль пружності аустеніту. Зміна модуля пружності
