Page 221 - Дисертація_Влад_Христина_Ігорівна

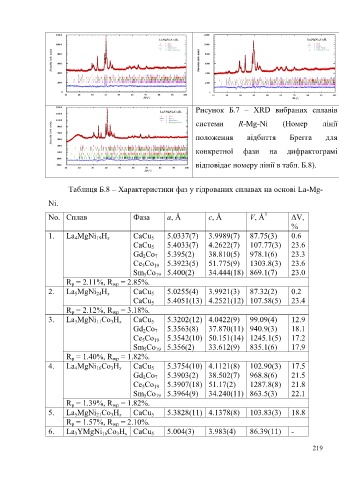

Рисунок Б.7 – XRD вибраних сплавів

системи R-Mg-Ni (Номер лінії

положення відбиття Брегга для

конкретної фази на дифрактограмі

відповідає номеру лінії в табл. Б.8).

Таблиця Б.8 – Характеристики фаз у гідрованих сплавах на основі La-Mg-

Ni.
3
No. Сплав Фаза a, Å c, Å V, Å ΔV,
%
1. La MgNi H CaCu 5.0337(7) 3.9989(7) 87.75(3) 0.6
19
4
5
x
CaCu 5 5.4033(7) 4.2622(7) 107.77(3) 23.6
Gd Co 7 5.395(2) 38.810(5) 978.1(6) 23.3
2
Ce Co 19 5.3923(5) 51.775(9) 1303.8(3) 23.6
5
Sm Co 5.400(2) 34.444(18) 869.1(7) 23.0
19
5
R = 2.11%, R = 2.85%.
wp
p
2. La MgNi H CaCu 5 5.0255(4) 3.9921(3) 87.32(2) 0.2
x
24
5
CaCu 5.4051(13) 4.2521(12) 107.58(5) 23.4
5
R = 2.12%, R = 3.18%.
wp
p
3. La MgNi Co H x CaCu 5 5.3202(12) 4.0422(9) 99.09(4) 12.9
11
3
3
Gd Co 7 5.3563(8) 37.870(11) 940.9(3) 18.1
2
Ce Co 19 5.3542(10) 50.151(14) 1245.1(5) 17.2
5
Sm Co 5.356(2) 33.612(9) 835.1(6) 17.9
19
5
R = 1.40%, R = 1.82%.
wp
p
4. La MgNi Co H x CaCu 5 5.3754(10) 4.1121(8) 102.90(3) 17.5
3
16
4
Gd Co 7 5.3903(2) 38.502(7) 968.8(6) 21.5
2
Ce Co 19 5.3907(18) 51.17(2) 1287.8(8) 21.8
5
Sm Co 5.3964(9) 34.240(11) 863.5(3) 22.1
5
19
R = 1.39%, R = 1.82%.
p
wp
5. La MgNi Co H x CaCu 5 5.3828(11) 4.1378(8) 103.83(3) 18.8
5
3
21
R = 1.57%, R = 2.10%.
wp
p
6. La YMgNi Co H x CaCu 5 5.004(3) 3.983(4) 86.39(11) -
3
3
16
219
