Page 42 - Дисертація на здобуття наукового ступеня доктора філософії
P. 42

42

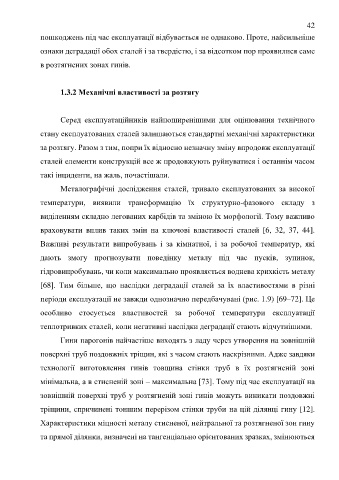

               пошкоджень під час експлуатації відбувається не однаково. Проте, найсильніше

               ознаки деградації обох сталей і за твердістю, і за відсотком пор проявилися саме

               в розтягнених зонах гинів.



                      1.3.2 Механічні властивості за розтягу



                      Серед  експлуатаційників  найпоширенішими  для  оцінювання  технічного

               стану експлуатованих сталей залишаються стандартні механічні характеристики

               за розтягу. Разом з тим, попри їх відносно незначну зміну впродовж експлуатації

               сталей елементи конструкцій все ж продовжують руйнуватися і останнім часом

               такі інциденти, на жаль, почастішали.

                      Металографічні  дослідження  сталей,  тривало  експлуатованих  за  високої

               температури,  виявили  трансформацію  їх  структурно-фазового  складу  з

               виділенням складно легованих карбідів та зміною їх морфології. Тому важливо

               враховувати  вплив  таких  змін  на  ключові  властивості  сталей  [6,  32,  37,  44].

               Важливі  результати  випробувань  і  за  кімнатної,  і  за  робочої  температур,  які


               дають  змогу  прогнозувати  поведінку  металу  під  час  пусків,  зупинок,
               гідровипробувань, чи коли максимально проявляється воднева крихкість металу


               [68].  Тим  більше,  що  наслідки  деградації  сталей  за  їх  властивостями  в  різні
               періоди експлуатації не завжди однозначно передбачувані (рис. 1.9) [69–72]. Це


               особливо  стосується  властивостей  за  робочої  температури  експлуатації
               теплотривких сталей, коли негативні наслідки деградації стають відчутнішими.


                      Гини парогонів найчастіше виходять з ладу через утворення на зовнішній

               поверхні труб поздовжніх тріщин, які з часом стають наскрізними. Адже завдяки

               технології  виготовлення  гинів  товщина  стінки  труб  в  їх  розтягненій  зоні

               мінімальна, а в стисненій зоні – максимальна [73]. Тому під час експлуатації на

               зовнішній поверхні труб у розтягненій зоні гинів можуть виникати поздовжні

               тріщини, спричинені тоншим перерізом стінки труби на цій ділянці гину [12].

               Характеристики міцності металу стисненої, нейтральної та розтягненої зон гину

               та прямої ділянки, визначені на тангенціально орієнтованих зразках, змінюються
   37   38   39   40   41   42   43   44   45   46   47
