Page 35 - Дисертація на здобуття наукового ступеня доктора філософії
P. 35

35
               [52]. Важливо зазначити, що пришвидшеному етапу деградації передує значно

               повільніший етап, який не обов'язково пов'язаний з виникненням дефектів або

               тріщин,  але  проявляється  зміною  мікроструктури  металу  на  субструктурному

               рівні [23, 50, 57].






















                                       а                                               б


















                                       в                                               г

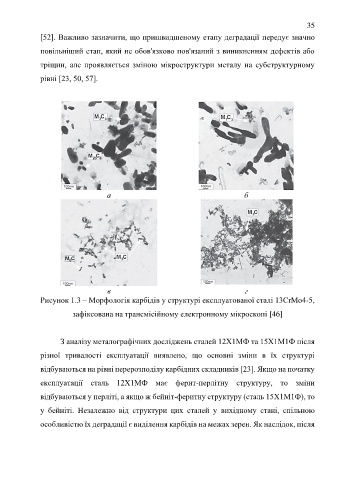

               Рисунок 1.3 – Морфологія карбідів у структурі експлуатованої сталі 13CrMo4-5,

                           зафіксована на трансмісійному електронному мікроскопі [46]



                      З аналізу металографічних досліджень сталей 12Х1МФ та 15Х1М1Ф після

               різної  тривалості  експлуатації  виявлено,  що  основні  зміни  в  їх  структурі

               відбуваються на рівні перерозподілу карбідних складників [23]. Якщо на початку

               експлуатації  сталь  12Х1МФ  має  ферит-перлітну  структуру,  то  зміни

               відбуваються у перліті, а якщо ж бейніт-феритну структуру (сталь 15Х1М1Ф), то

               у  бейніті.  Незалежно  від  структури  цих  сталей  у  вихідному  стані,  спільною

               особливістю їх деградації є виділення карбідів на межах зерен. Як наслідок, після
   30   31   32   33   34   35   36   37   38   39   40
