Page 75 - Докторська дисертація_Ткачук

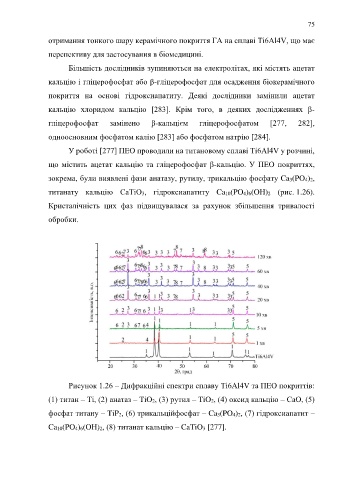

75

отримання тонкого шару керамічного покриття ГA на сплаві Ti6Al4V, що має

перспективу для застосування в біомедицині.

Більшість дослідників зупиняються на електролітах, які містять ацетат

кальцію і гліцерофосфат або β-гліцерофосфат для осадження біокерамічного

покриття на основі гідроксиапатиту. Деякі дослідники замінили ацетат

кальцію хлоридом кальцію [283]. Крім того, в деяких дослідженнях β-

гліцерофосфат замінено β-кальцієм гліцерофосфатом [277, 282],

одноосновним фосфатом калію [283] або фосфатом натрію [284].

У роботі [277] ПЕО проводили на титановому сплаві Ti6Al4V у розчині,

що містить ацетат кальцію та гліцерофосфат β-кальцію. У ПEO покриттях,

зокрема, були виявлені фази анатазу, рутилу, трикальцію фосфату Ca3(PO4)2,

титанату кальцію CaTiO3, гідроксиапатиту Ca10(PO4)6(OH)2 (рис. 1.26).

Кристалічність цих фаз підвищувалася за рахунок збільшення тривалості

обробки.

Рисунок 1.26 – Дифракційні спектри сплаву Ti6Al4V та ПЕО покриттів:

(1) титан – Ti, (2) анатаз – TiO2, (3) рутил – TiO2, (4) оксид кальцію – СаО, (5)

фосфат титану – TiP2, (6) трикальційфосфат – Ca3(PO4)2, (7) гідроксиапатит –

Ca10(PO4)6(OH)2, (8) титанат кальцію – CaTiO3 [277].
