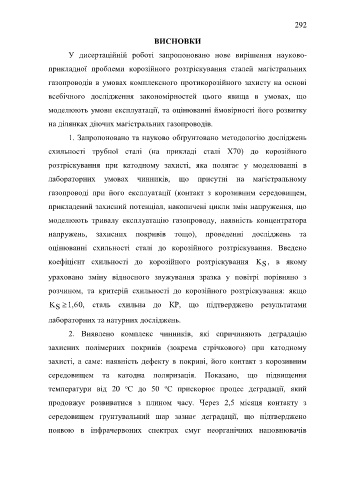

Page 292 - DISS_NYRKOVA

292

ВИСНОВКИ

У дисертаційній роботі запропоновано нове вирішення науково-

прикладної проблеми корозійного розтріскування сталей магістральних

газопроводів в умовах комплексного протикорозійного захисту на основі

всебічного дослідження закономірностей цього явища в умовах, що

моделюють умови експлуатації, та оцінюванні ймовірності його розвитку

на ділянках діючих магістральних газопроводів.

1. Запропоновано та науково обґрунтовано методологію досліджень

схильності трубної сталі (на прикладі сталі Х70) до корозійного

розтріскування при катодному захисті, яка полягає у моделюванні в

лабораторних умовах чинників, що присутні на магістральному

газопроводі при його експлуатації (контакт з корозивним середовищем,

прикладений захисний потенціал, накопичені цикли змін напруження, що

моделюють тривалу експлуатацію газопроводу, наявність концентратора

напружень, захисних покривів тощо), проведенні досліджень та

оцінюванні схильності сталі до корозійного розтріскування. Введено

коефіцієнт схильності до корозійного розтріскування K , в якому
S

ураховано зміну відносного звужування зразка у повітрі порівняно з

розчином, та критерій схильності до корозійного розтріскування: якщо

K  1,60, сталь схильна до КР, що підтверджено результатами
S
лабораторних та натурних досліджень.

2. Виявлено комплекс чинників, які спричиняють деградацію

захисних полімерних покривів (зокрема стрічкового) при катодному

захисті, а саме: наявність дефекту в покриві, його контакт з корозивним

середовищем та катодна поляризація. Показано, що підвищення

о
о
температури від 20 С до 50 С прискорює процес деградації, який
продовжує розвиватися з плином часу. Через 2,5 місяця контакту з

середовищем ґрунтувальний шар зазнає деградації, що підтверджено

появою в інфрачервоних спектрах смуг неорганічних наповнювачів
