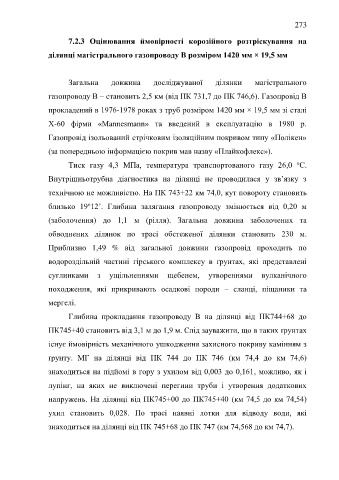

273

7.2.3 Оцінювання ймовірності корозійного розтріскування на

ділянці магістрального газопроводу В розміром 1420 мм × 19,5 мм

Загальна довжина досліджуваної ділянки магістрального

газопроводу В – становить 2,5 км (від ПК 731,7 до ПК 746,6). Газопровід В

прокладений в 1976-1978 роках з труб розміром 1420 мм × 19,5 мм зі сталі

Х-60 фірми «Mannesmann» та введений в експлуатацію в 1980 р.

Газопровід ізольований стрічковим ізоляційним покривом типу «Полікен»

(за попередньою інформацією покрив мав назву «Плайкофлекс»).

о
Тиск газу 4,3 МПа, температура транспортованого газу 26,0 С.
Внутрішньотрубна діагностика на ділянці не проводилася у зв’язку з

технічною не можливістю. На ПК 743+22 км 74,0, кут повороту становить

о
близько 19 12’. Глибина залягання газопроводу змінюється від 0,20 м
(заболочення) до 1,1 м (рілля). Загальна довжина заболочених та

обводнених ділянок по трасі обстеженої ділянки становить 230 м.

Приблизно 1,49 % від загальної довжини газопровід проходить по

водороздільній частині гірського комплексу в ґрунтах, які представлені

суглинками з ущільненнями щебенем, утвореннями вулканічного

походження, які прикривають осадкові породи – сланці, піщаники та

мергелі.

Глибина прокладання газопроводу В на ділянці від ПК744+68 до

ПК745+40 становить від 3,1 м до 1,9 м. Слід зауважити, що в таких ґрунтах

існує ймовірність механічного ушкодження захисного покриву камінням з

ґрунту. МГ на ділянці від ПК 744 до ПК 746 (км 74,4 до км 74,6)
знаходиться на підйомі в гору з ухилом від 0,003 до 0,161, можливо, як і

лупінг, на яких не виключені перегини труби і утворення додаткових
напружень. На ділянці від ПК745+00 до ПК745+40 (км 74,5 до км 74,54)

ухил становить 0,028. По трасі наявні лотки для відводу води, які
знаходиться на ділянці від ПК 745+68 до ПК 747 (км 74,568 до км 74,7).
