Page 269 - DISS_NYRKOVA

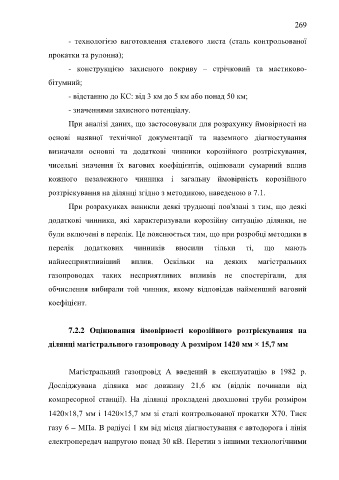

269

- технологією виготовлення сталевого листа (сталь контрольованої

прокатки та рулонна);

- конструкцією захисного покриву – стрічковий та мастиково-

бітумний;

- відстанню до КС: від 3 км до 5 км або понад 50 км;

- значеннями захисного потенціалу.

При аналізі даних, що застосовували для розрахунку ймовірності на

основі наявної технічної документації та наземного діагностування

визначали основні та додаткові чинники корозійного розтріскування,

чисельні значення їх вагових коефіцієнтів, оцінювали сумарний вплив

кожного незалежного чинника і загальну ймовірність корозійного

розтріскування на ділянці згідно з методикою, наведеною в 7.1.

При розрахунках виникли деякі труднощі пов'язані з тим, що деякі

додаткові чинники, які характеризували корозійну ситуацію ділянки, не

були включені в перелік. Це пояснюється тим, що при розробці методики в

перелік додаткових чинників вносили тільки ті, що мають

найнесприятливіший вплив. Оскільки на деяких магістральних

газопроводах таких несприятливих впливів не спостерігали, для

обчислення вибирали той чинник, якому відповідав найменший ваговий

коефіцієнт.

7.2.2 Оцінювання ймовірності корозійного розтріскування на
ділянці магістрального газопроводу А розміром 1420 мм × 15,7 мм

Магістральний газопровід А введений в експлуатацію в 1982 р.

Досліджувана ділянка має довжину 21,6 км (відлік починали від
компресорної станції). На ділянці прокладені двохшовні труби розміром

142018,7 мм і 142015,7 мм зі сталі контрольованої прокатки Х70. Тиск

газу 6 – МПа. В радіусі 1 км від місця діагностування є автодорога і лінія

електропередач напругою понад 30 кВ. Перетин з іншими технологічними
