Page 220 - Korniy_dyser

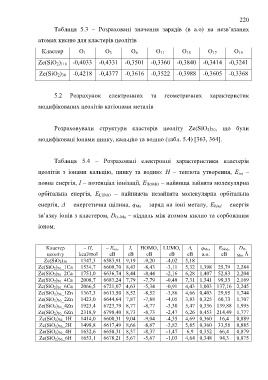

220

Таблиця 5.3 – Розраховані значення зарядів (в а.о) на незв’язаних
атомах кисню для кластерів цеолітів

Кластер О 1 О 3 О 6 О 11 О 15 О 17 О 19

Ze(SiO 2) 116 -0,4033 -0,4331 -0,3501 -0,3360 -0,3840 -0,3414 -0,3241

Ze(SiO 2) 30 -0,4218 -0,4377 -0,3616 -0,3522 -0,3988 -0,3605 -0,3368

5.2 Розрахунок електронних та геометричних характеристик

модифікованих цеолітів катіонами металів

Розраховували структури кластерів цеоліту Ze(SiO 2) 30, що були

модифіковані іонами цинку, кальцію та водню (табл. 5.4) [363, 364].

Таблиця 5.4 – Розраховані електронні характеристики кластерів

цеолітів з іонами кальцію, цинку та водню: H – теплота утворення, E tot –

повна енергія, I – потенціал іонізації, E HOMO – найвища зайнята молекулярна

орбітальна енергія, E LUMO – найнижча незайнята молекулярна орбітальна

енергія, Δ – енергетична щілина, q Me – заряд на іоні металу, E bind – енергія

зв’язку іонів з кластером, D O–Me – віддаль між атомом кисню та сорбованим

іоном.

Кластер – H, – E tot, I, HOMO, LUMO, Δ, q Me, E bind, D O-
цеоліту kcal/mol еВ еВ еВ еВ еВ а.о. еВ Me, Å
Ze(SiO 2) 30 1347,3 6583,91 9,19 -9,20 -4,02 5,18
Ze(SiO 2) 30_1Ca 1534,7 6609,70 8,43 -8,43 -3,11 5,32 1,398 25,79 2,284
Ze(SiO 2) 30_2Ca 1751,0 6636,74 8,44 -8,44 -2,16 6,28 1,407 52,83 2,204
Ze(SiO 2) 30_4Ca 2008,7 6683,24 7,79 -7,79 -0,48 7,31 1,341 99,33 2,169
Ze(SiO 2) 30_6Ca 2066,5 6721,07 4,63 -5,34 -0,91 4,43 1,003 137,16 2,245
Ze(SiO 2) 30_1Zn 1367,3 6613,50 8,52 -8,52 -3,86 4,66 0,403 29,95 1,744
Ze(SiO 2) 30_2Zn 1423,0 6644,64 7,87 -7,88 -4,05 3,83 0,325 60,73 1,707
Ze(SiO 2) 30_4Zn 1923,4 6723,79 8,77 -8,77 -3,30 5,47 0,336 139,88 1,995
Ze(SiO 2) 30_6Zn 2318,9 6798,40 8,73 -8,73 -2,47 6,26 0,453 214,49 1,777
Ze(SiO 2) 30_1H 1414,0 6600,31 9,04 -9,04 -4,35 4,69 0,360 16,4 0,889
Ze(SiO 2) 30_2H 1498,8 6617,49 8,66 -8,67 -2,82 5,85 0,360 33,58 0,885
Ze(SiO 2) 30_4H 1632,6 6650,31 8,37 -8,37 -1,47 6,9 0,352 66,4 0,879
Ze(SiO 2) 30_6H 1653,1 6678,21 5,67 -5,67 -1,03 4,64 0,348 94,3 0,875
