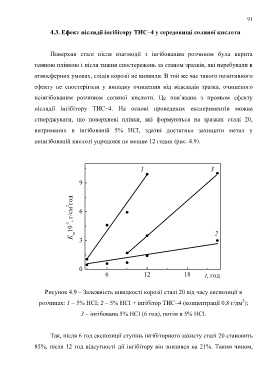

Page 91 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 91
91
4.3. Ефект післядії інгібітору ТИС–4 у середовищі соляної кислоти
Поверхня сталі після взаємодії з інгібованим розчином була вкрита
темною плівкою і після тижня спостережень за станом зразків, які перебували в
атмосферних умовах, слідів корозії не виявили. В той же час такого позитивного
ефекту не спостерігали у випадку очищення від відкладів зразка, очищеного
неінгібованим розчином соляної кислоти. Це пов’язано з проявом ефекту
післядії інгібітору ТИС–4. На основі проведених експериментів можна
стверджувати, що поверхневі плівки, які формуються на зразках сталі 20,
витриманих в інгібованій 5% НСІ, здатні достатньо захищати метал у
неінгібованій кислоті упродовж не менше 12 годин (рис. 4.9).
1 3
9
K m 10 -3 , г/см 2 год 6 2
3
0
6 12 18 t, год
Рисунок 4.9 – Залежність швидкості корозії сталі 20 від часу експозиції в
3
розчинах: 1 – 5% НСІ; 2 – 5% НСІ + інгібітор ТИС–4 (концентрації 0,8 г/дм );
3 – інгібована 5% НСІ (6 год), потім в 5% НСІ.
Так, після 6 год експозиції ступінь інгібіторного захисту сталі 20 становить
85%, після 12 год відсутності дії інгібітору він знизився на 21%. Таким чином,
