Page 61 - дисертація головей3-converted

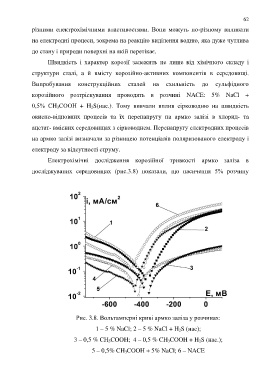

62

різними електрохімічними властивостями. Вони можуть по-різному впливати

на електродні процеси, зокрема на реакцію виділення водню, яка дуже чутлива

до стану і природи поверхні на якій перетікає.

Швидкість і характер корозії залежить не лише від хімічного складу і

структури сталі, а й вмісту корозійно-активних компонентів в середовищі.

Випробування конструкційних сталей на схильність до сульфідного

корозійного розтріскування проводять в розчині NACE: 5% NaCl +

0,5% СН 3СООН + H 2S(нас.). Тому вивчали вплив сірководню на швидкість

окисно-відновних процесів та їх перенапругу на армко залізі в хлорид- та

ацетат- вмісних середовищах з сірководнем. Перенапругу електродних процесів

на армко залізі визначали за різницею потенціалів поляризованого електроду і

електроду за відсутності струму.

Електрохімічні дослідження корозійної тривкості армко заліза в

досліджуваних середовищах (риc.3.8) показали, що насичення 5% розчину

Рис. 3.8. Вольтамперні криві армко заліза у розчинах:

1 – 5 % NaCl; 2 – 5 % NaCl + H 2S (нас);

3 – 0,5 % CH 3COOH; 4 – 0,5 % CH 3COOH + H 2S (нас.);

5 – 0,5% CH 3COOH + 5% NaCl; 6 – NACE
