Page 60 - дисертація головей3-converted

61

наводнюються, без катодної поляризації, починаючи з потенціалу нульового

струму.

Для встановлення впливу сульфід-іонів на електродні реакції на поверхні

армко заліза знімали анодну криву в розчині натрію сульфіду. Потенціали

корозії у 0,1 М розчині натрію гідроксиду та сульфіду однакові (~Е = –400 мВ),

але характер кривих різний (рис.3.7). Поляризаційна крива у розчині NaOH

свідчить про пасивацію армко заліза внаслідок утворення оксидно-

гідроксидних сполук заліза. У розчині сульфіду пасивація армко заліза

характеризується меншими струмами, а за ~Е = 50 мВ анодні струми зростають

внаслідок перетворення сульфідів в форму з гіршими захисними

властивостями.

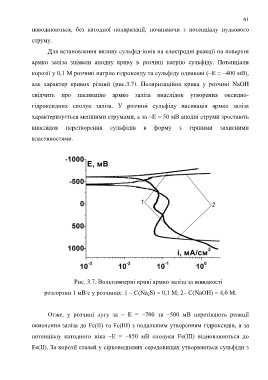

Рис. 3.7. Вольтамперні криві армко заліза за швидкості

розгортки 1 мВ/с у розчинах: 1 – С(Na 2S) = 0,1 М; 2– С(NaОН) = 4,0 М.

Отже, у розчині лугу за ~ E = –700 та –500 мВ перетікають реакції

окиснення заліза до Fe(ІІ) та Fe(ІIІ) з подальшим утворенням гідроксидів, а за

потенціалу катодного піка ~Е = –850 мВ сполуки Fe(ІІІ) відновлюються до

Fe(ІІ). За корозії сталей у сірководневих середовищах утворюються сульфіди з
