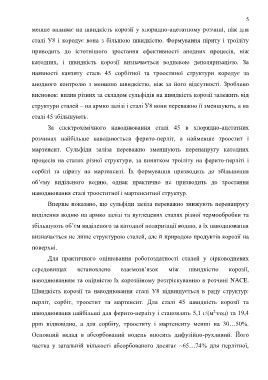

Page 4 - дисертація головей3-converted
P. 4

5

               менше  впливає на швидкість корозії  у  хлоридно-ацетатному  розчині, ніж  для

               сталі  У8  і  кородує  вона  з  більшою  швидкістю.  Формування  піриту  і  троіліту

               приводить  до  істотнішого  зростання  ефективності  анодних  процесів,  ніж

               катодних,  і  швидкість  корозії  визначається  водневою  деполяризацією.  За

               наявності  канзиту  сталь  45  сорбітної  та  троостиної  структури  кородує  за

               анодного  контролю  з  меншою  швидкістю,  ніж  за  його  відсутності.  Зроблено

               висновок: вплив різних за складом сульфідів на швидкість корозії залежить від

               структури сталей – на армко залізі і сталі У8 вони переважно її зменшують, а на

               сталі 45 збільшують.

                      За  електрохімічного  наводнювання  сталі  45  в  хлоридно-ацетатних

               розчинах  найбільше  наводнюється  ферито-перліт,  а  найменше  троостит  і

               мартенсит.  Сульфіди  заліза  переважно  зменшують  перенапругу  катодних

               процесів на сталях різної структури, за винятком троіліту на ферито-перліті і

               сорбіті  та  піриту  на  мартенситі.  Їх  формування  призводить  до  збільшення

               об’єму  виділеного  водню,  однак  практично  не  призводить  до  зростання

               наводнювання сталі трооститної і мартенситної структур.


                      Вперше показано, що сульфіди заліза переважно знижують перенапругу
               виділення водню на армко залізі та вуглецевих сталях різної термообробки та


               збільшують об’єм виділеного за катодної поляризації водню, а їх наводнювання
               визначається не лише структурою сталей, але й природою продуктів корозії на


               поверхні.
                      Для  практичного  оцінювання  роботоздатності  сталей  у  сірководневих


               середовищах         встановлено         взаємозв’язок        між      швидкістю         корозії,

               наводнюванням та опірністю їх корозійному розтріскуванню в розчині NACE.

               Швидкість  корозії  та  наводнювання  сталі  У8  підвищується  в  ряду  структур:

               перліт,  сорбіт,  троостит  та  мартенсит.  Для  сталі  45  швидкість  корозії  та

               наводнювання найбільші для ферито-перліту і становлять 5,1 г/(м ∙год) та 19,4
                                                                                                2
               ppm  відповідно,  а  для  сорбіту,  трооститу  і  мартенситу  менші  на  30…50%.

               Основний  вклад  в  абсорбований  водень  вносить  дифузійно-рухливий.  Його

               частка  у  загальній  кількості  абсорбованого  досягає  ~65…74%  для  перлітної,
   1   2   3   4   5   6   7   8   9
