Page 106 - дисертація Головчук

106

Абразивна зносостійкість покриттів, отриманих із ПД 50ХН2Р5ГС,

зростала (а втрати маси зразків відповідно зменшувалися) із збільшенням

товщини ламелей у їх структурі та діаметра використаного для напилювання

дроту (рис. 4.16).

Протилежну до отриманої для покриттів із ПД 250Х21ВФГС тенденцію

зміни абразивної зносостійкості покриттів із ПД 50ХН2Р5ГС пояснили

збільшенням твердості та меншим рівнем залишкових напружень розтягу у таких

покриттях, які релаксували шляхом утворення мікротріщин. Проте попри

можливу наявність мікротріщин у цих покриттях їх абразивна зносостійкість не

знижалася.

4.5 Газоабразивна зносостійкість покриттів із модельних ПД

Закономірності зміни газоабразивної зносостійкості покриттів із

модельних ПД подібні до отриманих за випроб на абразивну зносостійкість. Із

збільшенням товщини ламелей та діаметра ПД 250Х21ВФГС, використаних для

формування покриттів, їх газоабразивна зносостійкість зменшувалася (рис. 4.17),

тоді як для покриттів із ПД 50ХН2ГР5С - зростала (рис. 4.18) [179, 184].

0,012
ΔW, г 1,6 мм

0,0115 2,4 мм

0,011

0,0105
13 15 17 19 21 23
t, мкм

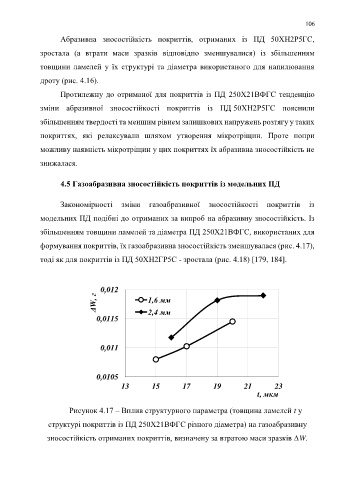

Рисунок 4.17 – Вплив структурного параметра (товщина ламелей t у

структурі покриттів із ПД 250Х21ВФГС різного діаметра) на газоабразивну

зносостійкість отриманих покриттів, визначену за втратою маси зразків ∆W.
