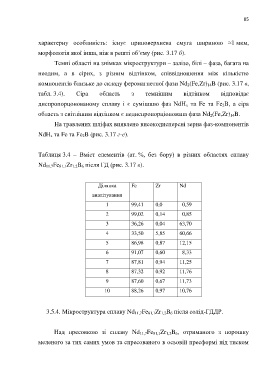

Page 85 - Дисертація_Борух
P. 85
85
характерну особливість: існує приповерхнева смуга шириною ≈1 мкм,
морфологія якої інша, ніж в решті об’єму (рис. 3.17 б).
Темні області на знімках мікроструктури – залізо, білі – фаза, багата на
неодим, а в сірих, з різним відтінком, співвідношення між кількістю
компонентів близьке до складу феромагнетної фази Nd 2(Fe,Zr) 14B (рис. 3.17 в,
табл. 3.4). Сіра область з темнішим відтінком відповідає
диспропорцонованому сплаву і є сумішшю фаз NdH x та Fe та Fe 2B, а сіра
область з світлішим відтінком є недиспропорціонована фаза Nd 2(Fe,Zr) 14B.
На травлених шліфах виявлено високодисперсні зерна фаз-компонентів
NdH x та Fe та Fe 2B (рис. 3.17 г-е).
Таблиця 3.4 – Вміст елементів (ат. %, без бору) в різних областях сплаву
Nd 11,7Fe 81,1Zr 1,2B 6 після ГД (рис. 3.17 в).
Ділянка Fe Zr Nd
аналізування
1 99,41 0,0 0,59
2 99,02 0,14 0,85
3 36,26 0,04 63,70
4 33,50 5,85 60,66
5 86,98 0,87 12,15
6 91,07 0,60 8,33
7 87,81 0,94 11,25
8 87,32 0,92 11,76
9 87,60 0,67 11,73
10 88,26 0,97 10,76
3.5.4. Мікроструктура сплаву Nd 11,7Fe 81,1Zr 1,2B 6 після солід-ГДДР.
Над пресовкою зі сплаву Nd 11,7Fe 81,1Zr 1,2B 6, отриманого з порошку
меленого за тих самих умов та спресованого в осьовій пресформі під тиском
