Page 81 - Дисертація_Борух

81

Порошок сплаву Nd 11,7Fe 81,1Zr 1,2B 6 мелений за аналогічними умовами

обробляли методом солід-ГДДР за температури 760 С під тиском водню

0,05 МПа. Температура рекомбінування – 950С.

РФА показано, що підвищення температури оброблення до 950 °С

призводить до збільшення вмісту феромагнітної фази Nd 2(Fe,Zr) 14B до 60 об.
% та появи оксиду Nd 2O 3 (рис. 3.12, табл. 3.3).
NZ19

 
 Nd Fe B
I, в.од.  Nd O 3 14
2
2
 -Fe

 
    
        
       
 
25 30 35 40 45 50 55 60 65 70
2(Fe K )


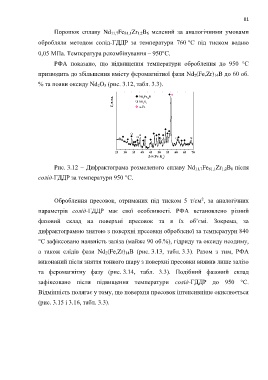

Рис. 3.12 – Дифрактограма розмеленого сплаву Nd 11,7Fe 81,1Zr 1,2B 6 після

солід-ГДДР за температури 950 °С.

2
Оброблення пресовок, отриманих під тиском 5 т/см , за аналогічних
параметрів солід-ГДДР має свої особливості. РФА встановлено різний

фазовий склад на поверхні пресовок та в їх об’ємі. Зокрема, за

дифрактограмою знятою з поверхні пресовки обробленої за температури 840

°С зафіксовано наявність заліза (майже 90 об.%), гідриду та оксиду неодиму,

а також слідів фази Nd 2(Fe,Zr) 14B (рис. 3.13, табл. 3.3). Разом з тим, РФА

виконаний після зняття тонкого шару з поверхні пресовки виявив лише залізо
та феромагнітну фазу (рис. 3.14, табл. 3.3). Подібний фазовий склад

зафіксовано після підвищення температури солід-ГДДР до 950 °С.

Відмінність полягає у тому, що поверхня пресовок інтенсивніше окислюється

(рис. 3.15 і 3.16, табл. 3.3).
