Page 145 - Дисертація_Борух

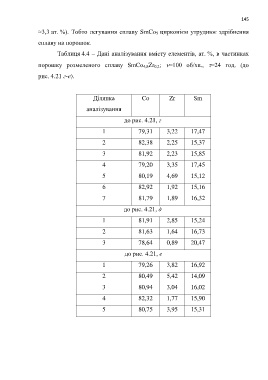

145

≈3,3 ат. %). Тобто легування сплаву SmCo 5 цирконієм утруднює здрібнення

сплаву на порошок.

Таблиця 4.4 – Дані аналізування вмісту елементів, ат. %, в частинках

порошку розмеленого сплаву SmCo 4,8Zr 0,2; =100 об/хв., =24 год. (до

рис. 4.21 г-е).

Ділянка Co Zr Sm

аналізування

до рис. 4.21, г

1 79,31 3,22 17,47

2 82,38 2,25 15,37

3 81,92 2,23 15,85

4 79,20 3,35 17,45

5 80,19 4,69 15,12

6 82,92 1,92 15,16

7 81,79 1,89 16,32

до рис. 4.21, д

1 81,91 2,85 15,24

2 81,63 1,64 16,73

3 78,64 0,89 20,47

до рис. 4.21, е

1 79,26 3,82 16,92

2 80,49 5,42 14,09

3 80,94 3,04 16,02

4 82,32 1,77 15,90

5 80,75 3,95 15,31
