Page 143 - Дисертація_Борух

143

Виявили значне зростання піків 002 та 001 основної феромагнітної фази

Sm(Co,Zr) 5, тобто реакція диспропорціонування незавершена і у сплаві

? ? 5224tt
? 001
?
 SmH
  X
3500  002  ht-Co
I, abs. ?   SmCo 5
?
2800



2100  
?   

 
1400

20 40 60 802FeK  100 120 140

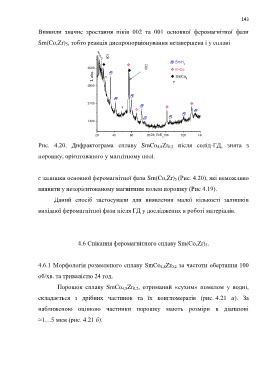

Рис. 4.20. Дифрактограма сплаву SmCo 4,8Zr 0,2 після солід-ГД, знята з

порошку, орієнтованого у магнітному полі.

є залишки основної феромагнітної фази Sm(Co,Zr) 5 (Рис. 4.20), які неможливо

виявити у незорієнтованому магнітним полем порошку (Рис 4.19).

Даний спосіб застосували для виявлення малої кількості залишків

вихідної феромагнітної фази після ГД у досліджених в роботі матеріалів.

4.6 Спікання феромагнітного сплаву Sm(Co,Zr) 5.

4.6.1 Морфологія розмеленого сплаву SmCo 4,8Zr 0,2 за частоти обертання 100

об/хв. та тривалістю 24 год.
Порошок сплаву SmCo 4,8Zr 0,2, отриманий «сухим» помелом у водні,

складається з дрібних частинок та їх конгломератів (рис. 4.21 а). За
наближеною оцінкою частинки порошку мають розміри в діапазоні

≈1…5 мкм (рис. 4.21 б).
