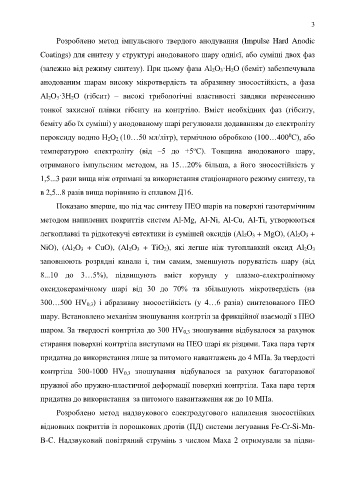

Page 3 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

3

Розроблено метод імпульсного твердого анодування (Impulse Hard Anodic

Coatings) для синтезу у структурі анодованого шару однієї, або суміші двох фаз

(залежно від режиму синтезу). При цьому фаза Al 2O 3·H 2O (беміт) забезпечувала

анодованим шарам високу мікротвердість та абразивну зносостійкість, а фаза

Al 2O 3·3H 2O (гібсит) – високі трибологічні властивості завдяки перенесенню

тонкої захисної плівки гібситу на контртіло. Вміст необхідних фаз (гібситу,

беміту або їх суміші) у анодованому шарі регулювали додаванням до електроліту

0
пероксиду водню Н 2О 2 (10…50 мл/літр), термічною обробкою (100…400 С), або
о
температурою електроліту (від –5 до +5 С). Товщина анодованого шару,
отриманого імпульсним методом, на 15…20% більша, а його зносостійкість у

1,5...3 рази вища ніж отримані за використання стаціонарного режиму синтезу, та

в 2,5...8 разів вища порівняно із сплавом Д16.

Показано вперше, що під час синтезу ПЕО шарів на поверхні газотермічним

методом напилених покриттів систем Al-Mg, Al-Ni, Al-Cu, Al-Ti, утворюються

легкоплавкі та рідкотекучі евтектики із сумішей оксидів (Al 2O 3 + MgO), (Al 2O 3 +

NiO), (Al 2O 3 + CuO), (Al 2O 3 + TiO 2), які легше ніж тугоплавкий оксид Al 2O 3

заповнюють розрядні канали і, тим самим, зменшують поруватість шару (від

8...10 до 3…5%), підвищують вміст корунду у плазмо-електролітному

оксидокерамічному шарі від 30 до 70% та збільшують мікротвердість (на

300…500 HV 0,3) і абразивну зносостійкість (у 4…6 разів) синтезованого ПЕО

шару. Встановлено механізм зношування контртіл за фрикційної взаємодії з ПЕО

шаром. За твердості контртіла до 300 HV 0,3 зношування відбувалося за рахунок

стирання поверхні контртіла виступами на ПЕО шарі як різцями. Така пара тертя

придатна до використання лише за питомого навантажень до 4 МПа. За твердості

контртіла 300-1000 HV 0,3 зношування відбувалося за рахунок багаторазової

пружної або пружно-пластичної деформації поверхні контртіла. Така пара тертя

придатна до використання за питомого навантаження аж до 10 МПа.

Розроблено метод надзвукового електродугового напилення зносостійких
відновних покриттів із порошкових дротів (ПД) системи легування Fe-Cr-Si-Mn-

B-C. Надзвуковий повітряний струмінь з числом Маха 2 отримували за підви-
