Page 165 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

165

Утворення пор мікронної величини (рис. 4.2а, б) в анодованому шарі є

негативним фактором, тому що вони суттєво погіршують його корозійні та

електроізоляційні характеристики. Крім цього крупні включення інтерме-

талідів сповільнюють ріст анодованого шару (рис. 4.2б).

а б

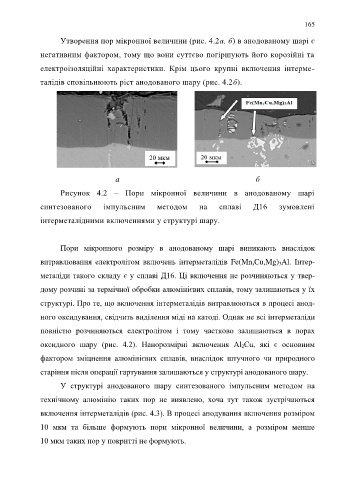

Рисунок 4.2 – Пори мікронної величини в анодованому шарі

синтезованого імпульсним методом на сплаві Д16 зумовлені

інтерметалідними включеннями у структурі шару.

Пори мікронного розміру в анодованому шарі виникають внаслідок

витравлювання електролітом включень інтерметалідів Fe(Mn,Cu,Mg) 3Al. Інтер-

металіди такого складу є у сплаві Д16. Ці включення не розчиняються у твер-

дому розчині за термічної обробки алюмінієвих сплавів, тому залишаються у їх

структурі. Про те, що включення інтерметалідів витравлюються в процесі анод-
ного оксидування, свідчить виділення міді на катоді. Однак не всі інтерметаліди

повністю розчиняються електролітом і тому частково залишаються в порах
оксидного шару (рис. 4.2). Нанорозмірні включення Al 2Cu, які є основним

фактором зміцнення алюмінієвих сплавів, внаслідок штучного чи природного
старіння після операції гартування залишаються у структурі анодованого шару.

У структурі анодованого шару синтезованого імпульсним методом на

технічному алюмінію таких пор не виявлено, хоча тут також зустрічаються

включення інтерметалідів (рис. 4.3). В процесі анодування включення розміром

10 мкм та більше формують пори мікронної величини, а розміром менше

10 мкм таких пор у покритті не формують.
