Page 18 - Автореферат_-Стасишин

16

За результатами проведених досліджень встановлено, що після борування
зміни рельєфу поверхні прямо залежать від режиму насичення та попередньої ШП.
Зокрема, після борування титану ШП зростала на 25…30 % (див. табл.).

Таблиця - Параметри шорсткості поверхонь титану ВТ 1-0 після
механічної та хіміко-термічної обробок
Обробка Параметри шорсткості поверхні, мкм
Ra R max Sm S tp

Шліфування 0,387 1,592 2,59 1,73 0,52
Борування 0,239 1,428 2,68 1,67 0,51
Азотування 0,195 1,356 3,98 2,11 0,59

Так як мікрорельєф поверхні зразків після попередньої обробки (полірування)
відповідав 11 класу ШП, то після азотування висотні параметри ШП збільшуються
приблизно в 2,5…2,7 рази, крокові параметри практично не змінюються. Це
пов’язано з тим, що після хіміко-термічної обробки насичення азотом на поверхні
формується новий мікрорельєф, де новими вершинами виступають нітридні фази
Ti 2N, які утворились межами зерен. З підвищенням температури азотування до 900⁰С
висотні параметри збільшуються у 8,5…10,0 разів, а крокові зменшуються вдвічі,
що зумовлено утворенням додаткових вершин профілю поверхні, за рахунок
формування нітридної фази TiN, про що говорять опорні криві та рельєф поверхні
(рис. 15). Під час азотування на поверхні формується щільна, добре адгезована з
матрицею нітридна плівка. Забарвлення та відбивна здатність нітридної поверхні
різна та залежить від температурних режимів обробки. За температури 750⁰С
поверхня – блискуча світло-сіра із золотистим відтінком, а зі збільшенням
температури до 900⁰С стає матовою з темно-золотистим відтінком.

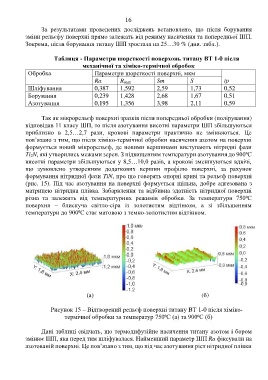

(а) (б)

Рисунок 15 – Відтворений рельєф поверхні титану ВТ 1-0 після хіміко-
термічної обробки за температур 750⁰С (а) та 900⁰С (б)

Дані таблиці свідчать, що термодифузійне насичення титану азотом і бором
змінює ШП, яка перед тим шліфувалася. Найменший параметр ШП Ra фіксували на
азотованій поверхні. Це пов’язано з тим, що під час азотування ріст нітридної плівки
