Page 24 - Міністерство освіти і науки України

22

Таблиця 3. Механічні характеристики сталей з твердорозчинним зміцненням
  , KCU +20 , K K
th
fc
0,2
В
Cталь HB 2
MПa % Дж/см MПa м
К1 769 1025 11 326 33 6,0 58
К2 735 1051 10 335 27 6,0 52

Встановлено, що границя міцності  сталі К1 нижча на 9…13% проти сталі
B
марки Т в усьому інтервалі температур дослідження (до 800°С), при цьому зміна
відносного видовження для обох сталей є не настільки однозначна (рис. 18а). За
температури випробувань від кімнатної до 500°С різниця між ними практично
відсутня, а починаючи від температури 600°С сталь марки Т більш схильна до
пластифікації (в 1,46 рази). Границя міцності сталі К2 за температури випробувань
500°С порівняно зі сталлю марки Т більша на 5%, а за температури випробувань
700°С – в 1,5 рази. Ще позитивніший ефект такого підвищення вмісту кремнію і
марганцю спостерігається при дослідженні зміни відносного видовження, коли за
температури 600°С вона для сталі К2 в 1,91 рази менше, ніж сталі марки Т. Cталь К2
переважає також сталь марки 2 за границею міцності  – на 10% за кімнатної та в
B
1,5 рази за високих температур випробувань (500°С) і вона є менш схильна до
пластифікації (в 1,3 рази) порівняно зі сталлю марки 2. Таким чином за підвищеного
вмісту кремнію і марганцю в умовах високих температур зменшуються знеміцнення
і пластифікація та зростає термічна стабільність колісної сталі. Тому для коліс з
такої сталі існують менш сприятливі умови для утворення дефектів типу повзун на
їх поверхні кочення.

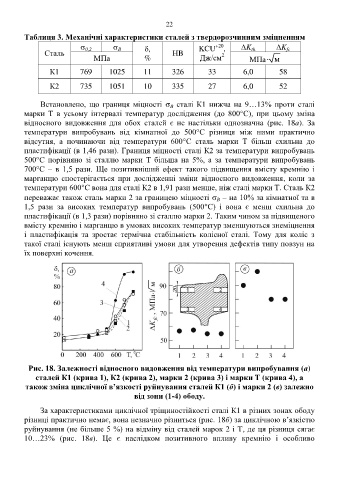

Рис. 18. Залежності відносного видовження від температури випробування (а)
сталей К1 (крива 1), К2 (крива 2), марки 2 (крива 3) і марки Т (крива 4), а
також зміна циклічної в’язкості руйнування сталей К1 (б) і марки 2 (в) залежно
від зони (1-4) ободу.

За характеристиками циклічної тріщиностійкості сталі К1 в різних зонах ободу
різниці практично немає, вона незначно різниться (рис. 18б) за циклічною в’язкістю
руйнування (не більше 5 %) на відміну від сталей марок 2 і Т, де ця різниця сягає
10…23% (рис. 18в). Це є наслідком позитивного впливу кремнію і особливо
