Page 22 - Міністерство освіти і науки України

20

Таблиця 2. Хімічний склад та механічні властивості графітизованих сталей

Хім. склад, мас. % Мех. властивості
№  , , K , K ,
п/п С Si Mn Al Cu Cr Ni В th fc
МПа % МПам
1 0,6 1,6 0,9 0,15 – – – 826 13 7,5 38
2 0,6 1,0 0,9 0,15 1,0 – – 801 12 7,4 42
3 0,61 1,19 0,35 0,15 – – – 640 6,2 6,2 60
4 0,81 1,23 0,35 0,15 – – – 700 13 6,2 50
5 0,81 1,59 0,35 0,15 – – – 690 4,4 6,2 32

6 1,4 0,87 0,6 0,25 – – – 387 8,3 7,0 36
7 1,4 0,87 0,6 0,25 – 0,3 – 418 7,6 7,2 50
8 1,4 0,87 0,6 0,25 – 0,3 1,2 582 7,5 6,5 58
9 1,4 0,87 1,8 0,25 – 0,3 1,2 775 5,0 7,4 40

Досліджуючи ймовірність утворення повзунів на поверхні кочення коліс з такої
графітизованої сталі, встановлено, що незначне зростання відносного видовження для
0
доевтектоїдної графітизованої сталі починається при температурі 700 С (рис. 16).
Тобто за умов екстрених гальмувань, коли в зоні контакту відбувається суттєве
підвищення температури матеріалу, для сталей коліс типу КП-Т (сталь марки Т) та
КП-2 (сталь марки 2) є сприятливіші умови утворення дефектів типу повзун на
поверхні кочення порівняно з доевтектоїдною графітизованою сталлю.

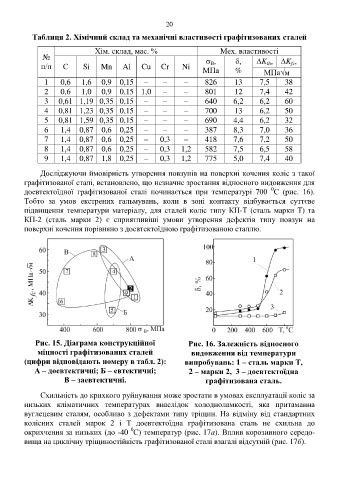

Рис. 15. Діаграма конструкційної Рис. 16. Залежність відносного
міцності графітизованих сталей видовження від температури
(цифри відповідають номеру в табл. 2): випробувань: 1 – сталь марки Т,
А – доевтектичні; Б – евтектичні; 2 – марки 2, 3 – доевтектоїдна
В – заевтектичні. графітизована сталь.

Схильність до крихкого руйнування може зростати в умовах експлуатації коліс за
низьких кліматичних температурах внаслідок холодноламкості, яка притаманна
вуглецевим сталям, особливо з дефектами типу тріщин. На відміну від стандартних
колісних сталей марок 2 і Т доевтектоїдна графітизована сталь не схильна до
0
окрихчення за низьких (до -40 С) температур (рис. 17а). Вплив корозивного середо-
вища на циклічну тріщиностійкість графітизованої сталі взагалі відсутній (рис. 17б).
