Проведені комплексні обстеження ділянок газопроводів показали добре
узгодження і взаємне доповнення результатів безконтактних і контактних
вимірювань (рис. 9). Під час опрацювання вимірів струмів і потенціалів
використовуємо відстані між точками вимірювань (7).

0 50 100 150 200 250 300
10000

1000
R, Om m 2 100 R i а

пошкодження ізоляції R mg
10
0,25

0,20
V gg , V 0,15 б

0,10

0,05

-0,01

U gg , V -0,02 в

-0,03

-0,04

-0,8
місце корозії
U, V -0,9
-1,0 г

U mg
-1,1
U p
0 50 100 150 200 250 300
l, m

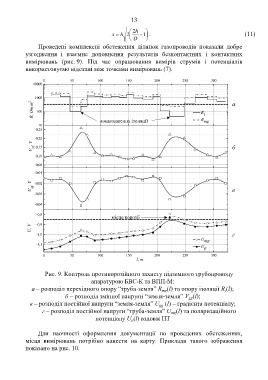

Рис. 9. Контроль протикорозійного захисту підземного трубопроводу
апаратурою БВС-К та ВПП-М:
а – розподіл перехідного опору “труба-земля” R (l) та опору ізоляції R (l);
mg
i
б – розподіл змінної напруги “земля-земля” V (l);
gg
в – розподіл постійної напруги “земля-земля” U (l) – градієнта потенціалу;
gg
г – розподіл постійної напруги “труба-земля” U (l) та поляризаційного
mg
потенціалу U (l) вздовж ПТ
p

Для наочності оформлення документації по проведених обстеженнях,
місця вимірювань потрібно нанести на карту. Приклади такого зображення
показано на рис. 10.
