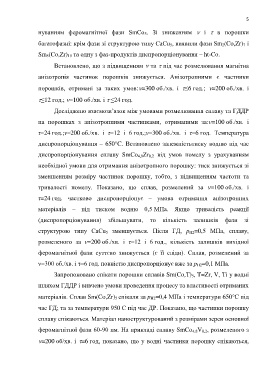

Page 5 - Дисертація_Борух
P. 5

5

                  нуванням  феромагнітної  фази  SmCo 5.  Зі  зниженням    і    в  порошки

                  багатофазні: крім фази зі структурою типу CaCu 5, виявили фази Sm 2(Co,Zr) 7 і

                  Sm 5(Co,Zr) 19 та одну з фаз-продуктів диспропорціонування – ht-Co.

                         Встановлено, що з підвищенням  та  під час розмелювання магнітна

                  анізотропія  частинок  порошків  знижується.  Анізотропними  є  частинки


                  порошків,  отримані  за  таких  умов:=300 об./хв.  і  ≤6 год.;  =200 об./хв.  і

                  ≤12 год.; =100 об./хв. і  ≤24 год.

                         Досліджено взаємозв’язок між умовами розмелювання сплаву та ГДДР

                  на  порошках  з  анізотропними  частинками,  отриманими  за:ν=100 об./хв.  і

                  τ=24 год.;ν=200 об./хв.  і  τ=12  і  6 год.;ν=300 об./хв.  і  τ=6 год.  Температура

                  диспропорціонування – 650°C. Встановлено залежністьтиску водню  під час

                  диспропорціонування  сплаву  SmCo 4,8Zr 0,2  від  умов  помелу  з  урахуванням

                  необхідної умови для отримання анізотропного порошку: тиск знижується зі

                  зменшенням  розміру  частинок  порошку,  тобто,  з  підвищенням  частоти  та

                  тривалості  помелу.  Показано,  що  сплав,  розмелений  за  ν=100 об./хв.  і

                  τ=24 год.  частково  диспропорціонує  –  умова  отримання  анізотропних

                  матеріалів  –  під  тиском  водню  0,5 МПа.  Якщо  тривалість  реакції

                  (диспропорціонування)  збільшувати,  то  кількість  залишків  фази  зі

                  структурою  типу  CaCu 5  зменшується.  Після  ГД,  p H2=0,5  МПа,  сплаву,

                  розмеленого  за  ν=200 об./хв.  і  τ=12  і  6 год.,  кількість  залишків  вихідної

                  феромагнітної  фази  суттєво  знижується  (є  її  сліди).  Сплав,  розмелений  за

                  ν=300 об./хв. і τ=6 год. повністю диспропорціонує вже за p H2=0,1 МПа.

                         Запропоновано спікати порошки сплавів Sm(Co,T) 5, T=Zr, V, Ti у водні

                  шляхом ГДДР і вивчено умови проведення процесу та властивості отриманих

                  матеріалів. Сплав Sm(Co,Zr) 5 спікали за p H2=0,4 МПа і температури 650С під

                  час ГД; та за температури 950 С під час ДР. Показано, що частинки порошку

                  сплаву спікаються. Матеріал наноструктурований з розмірами зерен основної

                  феромагнітної фази 60-90 нм. На прикладі сплаву SmCo 4,8V 0,2, розмеленого з


                  =200 об/хв. і =6 год, показано, що у водні частинки порошку спікаються,
   1   2   3   4   5   6   7   8   9   10
