Page 2 - Дисертація_Борух
P. 2

2

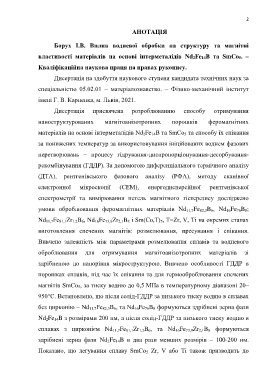

                                                            АНОТАЦІЯ


                         Борух  І.В.  Вплив  водневої  обробки  на  структуру  та  магнітні

                  властивості  матеріалів  на  основі  інтерметалідів  Nd2Fe14B  та  SmCo5.  –

                  Кваліфікаційна наукова праця на правах рукопису.

                         Дисертація на здобуття наукового ступеня кандидата технічних наук за

                  спеціальністю  05.02.01  –  матеріалознавство.  –  Фізико-механічний  інститут

                  імені Г. В. Карпенка, м. Львів, 2021.

                         Дисертація       присвячена        розроблюванню          способу      отримування

                  наноструктурованих            магнітоанізотропних          порошків         феромагнітних

                  матеріалів на основі інтерметалідів Nd 2Fe 14B та SmCo 5 та способу їх спікання

                  за понижених температур за використовування ініційованих воднем фазових

                  перетворювань  –  процесу  гідрування-диспропорціонування-десорбування-

                  рекомбінування (ГДДР). За допомогою диференціального термічного аналізу

                  (ДТА),  рентгенівського  фазового  аналізу  (РФА),  методу  сканівної

                  електронної       мікроскопії       (СЕМ),       енергодисперсійної         рентгенівської

                  спектрометрії  та  вимірювання  петель  магнітного  гістерезису  досліджено

                  умови  оброблювання  феромагнітних  матеріалів  Nd 11,7Fe 82,3B 6,  Nd 16Fe 76B 8;

                  Nd 11,7Fe 81,1Zr 1,2B 6, Nd 16Fe 73,9Zr 2,1B 8 і Sm(Co,T) 5, T=Zr, V, Ti на окремих етапах

                  виготовлення  спечених  магнітів:  розмелювання,  пресування  і  спікання.

                  Вивчено  залежність  між  параметрами  розмелювання  сплавів  та  водневого

                  оброблювання  для  отримування  магнітоанізотропних  матеріалів  зі

                  здрібненою  до  нанорівня  мікроструктурою.  Вивчено  особливості  ГДДР  в

                  порошках сплавів, під час їх спікання та для термооброблювання спечених

                  магнітів SmCo 5, за тиску водню до 0,5 МПа в температурному діапазоні 20–

                  950°С. Встановлено, що після солід-ГДДР за низького тиску водню в сплавах

                  без цирконію – Nd 11,7Fe 82,3B 6, та Nd 16Fe 76B 8 формуються здрібнені зерна фази

                  Nd 2Fe 14B з розмірами 200 нм, а після солід-ГДДР за низького тиску водню в

                  сплавах  з  цирконієм  Nd 11,7Fe 81,1Zr 1,2B 6,  та  Nd 16Fe 73,9Zr 2,1B 8  формуються

                  здрібнені  зерна  фази  Nd 2Fe 14B  в  два  рази  менших  розмірів  –  100-200  нм.

                  Показано,  що  легування  сплаву  SmCo 5  Zr,  V  або  Ti  також  призводить  до
   1   2   3   4   5   6   7
