Page 32 - Microsoft Word - Дисертація_Винар_end

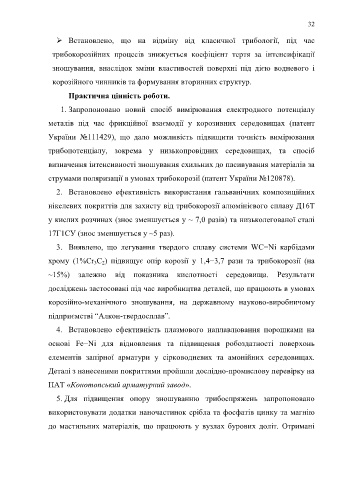

32

 Встановлено, що на відміну від класичної трибології, під час

трибокорозійних процесів знижується коефіцієнт тертя за інтенсифікації

зношування, внаслідок зміни властивостей поверхні під дією водневого і

корозійного чинників та формування вторинних структур.

Практична цінність роботи.

1. Запропоновано новий спосіб вимірювання електродного потенціалу

металів під час фрикційної взаємодії у корозивних середовищах (патент

України №111429), що дало можливість підвищити точність вимірювання

трибопотенціалу, зокрема у низькопровідних середовищах, та спосіб

визначення інтенсивності зношування схильних до пасивування матеріалів за

струмами поляризації в умовах трибокорозії (патент України №120878).
2. Встановлено ефективність використання гальванічних композиційних

нікелевих покриттів для захисту від трибокорозії алюмінієвого сплаву Д16Т

у кислих розчинах (знос зменшується у ~ 7,0 разів) та низьколегованої сталі

17Г1СУ (знос зменшується у ~5 раз).

3. Виявлено, що легування твердого сплаву системи WC−Ni карбідами
хрому (1%Сr 3C 2) підвищує опір корозії у 1,4−3,7 рази та трибокорозії (на

~15%) залежно від показника кислотності середовища. Результати

досліджень застосовані під час виробництва деталей, що працюють в умовах

корозійно-механічного зношування, на державному науково-виробничому

підприємстві “Алкон-твердосплав”.

4. Встановлено ефективність плазмового наплавлювання порошками на

основі Fe−Ni для відновлення та підвищення робоздатності поверхонь

елементів запірної арматури у сірководневих та амонійних середовищах.

Деталі з нанесеними покриттями пройшли дослідно-промислову перевірку на

ПАТ «Конотопський арматурний завод».

5. Для підвищення опору зношуванню трибоспряжень запропоновано

використовувати додатки наночастинок срібла та фосфатів цинку та магнію

до мастильних матеріалів, що працюють у вузлах бурових доліт. Отримані
