Page 5 - Дисертація_Влад_Христина_Ігорівна
P. 5

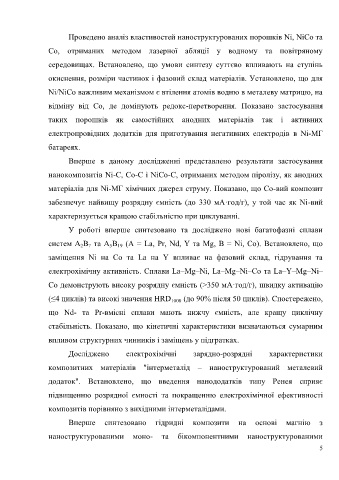

Проведено аналіз властивостей наноструктурованих порошків Ni, NiCo та
Co, отриманих методом лазерної абляції у водному та повітряному
середовищах. Встановлено, що умови синтезу суттєво впливають на ступінь
окиснення, розміри частинок і фазовий склад матеріалів. Установлено, що для
Ni/NiCo важливим механізмом є втілення атомів водню в металеву матрицю, на
відміну від Co, де домінують редокс-перетворення. Показано застосування
таких порошків як самостійних анодних матеріалів так і активних
електропровідних додатків для приготування негативних електродів в Ni-MГ
батареях.
Вперше в даному дослідженні представлено результати застосування
нанокомпозитів Ni-C, Co-C і NiCo-C, отриманих методом піролізу, як анодних
матеріалів для Ni-MГ хімічних джерел струму. Показано, що Co-вий композит
забезпечує найвищу розрядну ємність (до 330 мА·год/г), у той час як Ni-вий
характеризується кращою стабільністю при циклуванні.
У роботі вперше синтезовано та досліджено нові багатофазні сплави
систем A B та A B (A = La, Pr, Nd, Y та Mg, B = Ni, Co). Встановлено, що
7
2
5
19
заміщення Ni на Co та La на Y впливає на фазовий склад, гідрування та
електрохімічну активність. Сплави La–Mg–Ni, La–Mg–Ni–Co та La–Y–Mg–Ni–
Co демонструють високу розрядну ємність (>350 мА·год/г), швидку активацію
(≤4 циклів) та високі значення HRD 1000 (до 90% після 50 циклів). Спостережено,
що Nd- та Pr-вмісні сплави мають нижчу ємність, але кращу циклічну
стабільність. Показано, що кінетичні характеристики визначаються сумарним
впливом структурних чинників і заміщень у підгратках.
Досліджено електрохімічні зарядно-розрядні характеристики
композитних матеріалів "інтерметалід – наноструктурований металевий
додаток". Встановлено, що введення нанододатків типу Ренея сприяє
підвищенню розрядної ємності та покращенню електрохімічної ефективності
композитів порівняно з вихідними інтерметалідами.
Вперше синтезовано гідридні композити на основі магнію з
наноструктурованими моно- та бікомпонентними наноструктурованими
5
